Instalasi Listrik

Material yang di butuhkan

Kwh Meter 1300 V @1.650.000
RCBO 16A merk Schneider 1 biji @ 350.000
MCB 6A merk Schneider @ 45.000 sebanyak 3 biji
Kotak MCB 4 Modul merk Schneider @60.000
Kabel NYA 1 x 2.5 mm2 sebanyak 3 roll isi 100 meter merk Visicom @350.000
Kabel NYY 3 x 2.5 mm2 sebanyak 55 meter merk Supreme @15.000
Kabel NYY 4 x 25 mm2 sebanyak 25 meter merk Supreme @18.500
Lampu Taman sebanyak 3 biji @ 220.000
Pipa D 5cm 1 lonjor (untuk 3 tiang masing masing tinggi 2 meter) @
Klem Besi sebanyak 3 buah @
Lampu Pintu depan 2 buah @ 110.000
Lampu Pintu Kamar 2 buah @ 110.000
Downlight LED 5.5 watt sebanyak 16 biji merk Philips @54.000
Downlihgt Bohlam 2 biji @65.000
Lampu Teras LED Tenaga Surya 6 biji @ 55.000
Lampu Gantung Ruang Utama 1 buah @
Lampu Gantung Dapur 2 biji @ 198.000
Saklar merk Schneider NEO 3 gang sebanyak 2 buah @ 130.000
Saklar merk Schneider NEO 1 gang sebanyak 2 buah @ 65.000
Saklar merk Schneider NEO 2 gang sebanyak 4 buah @ 85.000
Stop Kontak Panasonik sebanyak 15 buah @ 25.000
Stop Kontak Kedap Air merk Broco sebanyak 2 buah @ 35.000
Stop Kontak AC 1 buah @
Box Terminal Kabel sebanyak 3 buah
Box Terminal Kabel Bulat sebayak 10 buah

Dinding dinding Atas Ring Balk

Instalasi listrik rumah dengan mengusung konsep

A. Lampu Lampu Ruang Kerja

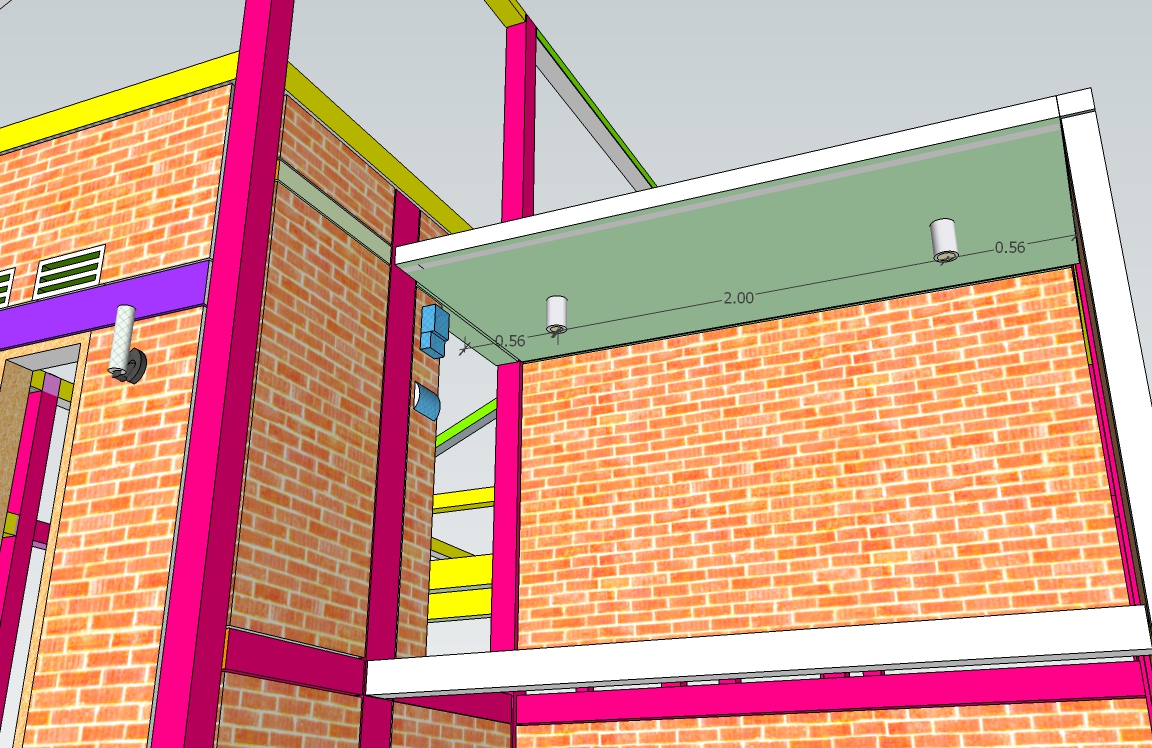

Menggunakan lampu jenis downlight dengan ukuran 4 in, dengan bohlam 8 watt. Sebanyak 2 buah. Lampu yang di gunakan seperti ini >>.

Atap ruangan ini tanpa plafon, plafon langsung menggunakan dek cor yang di haluskan dan di cat halus.

Dalam pengaplikasiannya, di tempelkan dengan menggunakan baut. Yang sebelum dek kita bor terlebih dahulu sesuai ukuran

B. Lampu Taman Depan Pilar

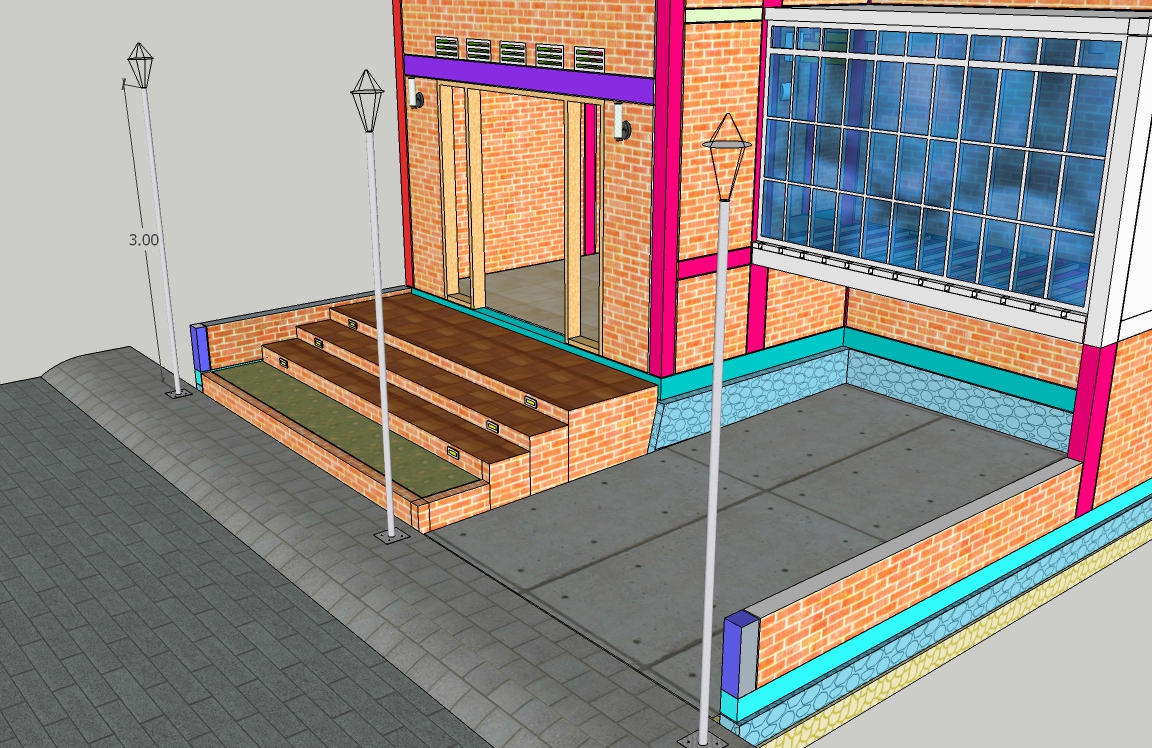

Menggunakan lampu pilar jenis ini >>klik disini

Tiang setinggi 3 meter menyesuaikan dengan rumah yang berpondasi tinggi. Tiang ini kita buat sendiri dengan diameter kurang lebih 7.5 cm.

C. Lampu Lampu Anak Tangga Teras

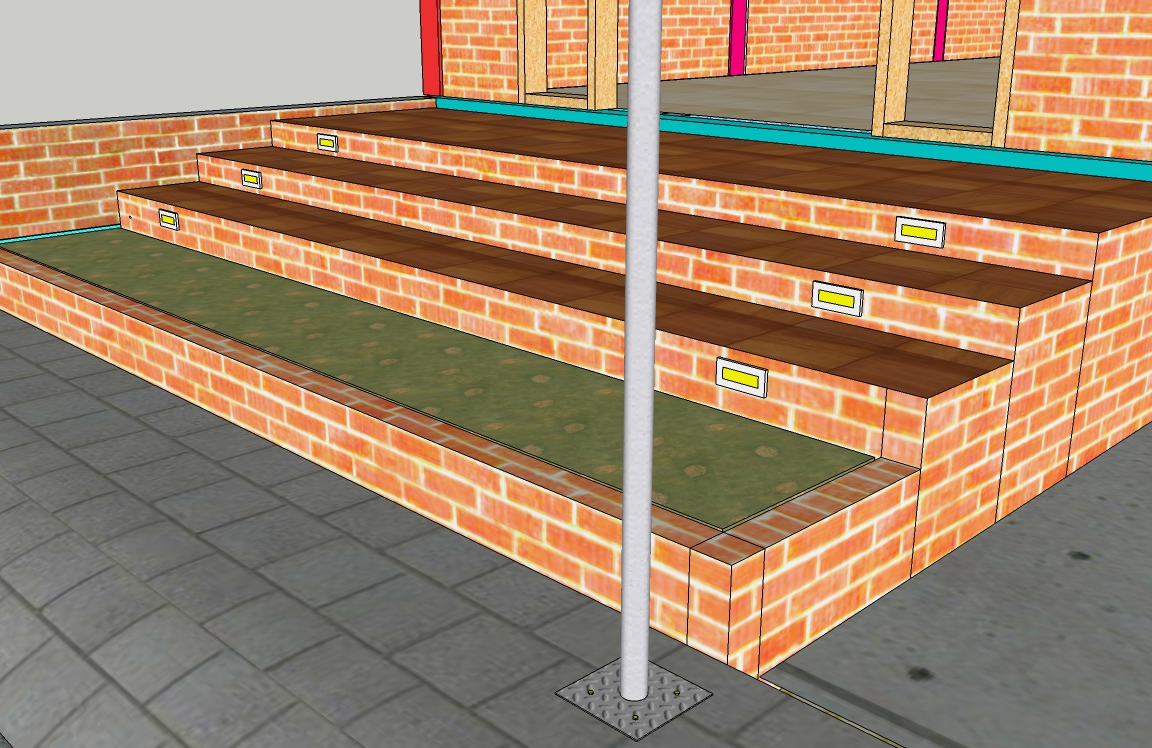

Menggunakan 6 buah lampu led dengan masing masing 6 watt. Menggunakan jenis lampu seperti ini >>

D. Lampu Samping Pintu Depan

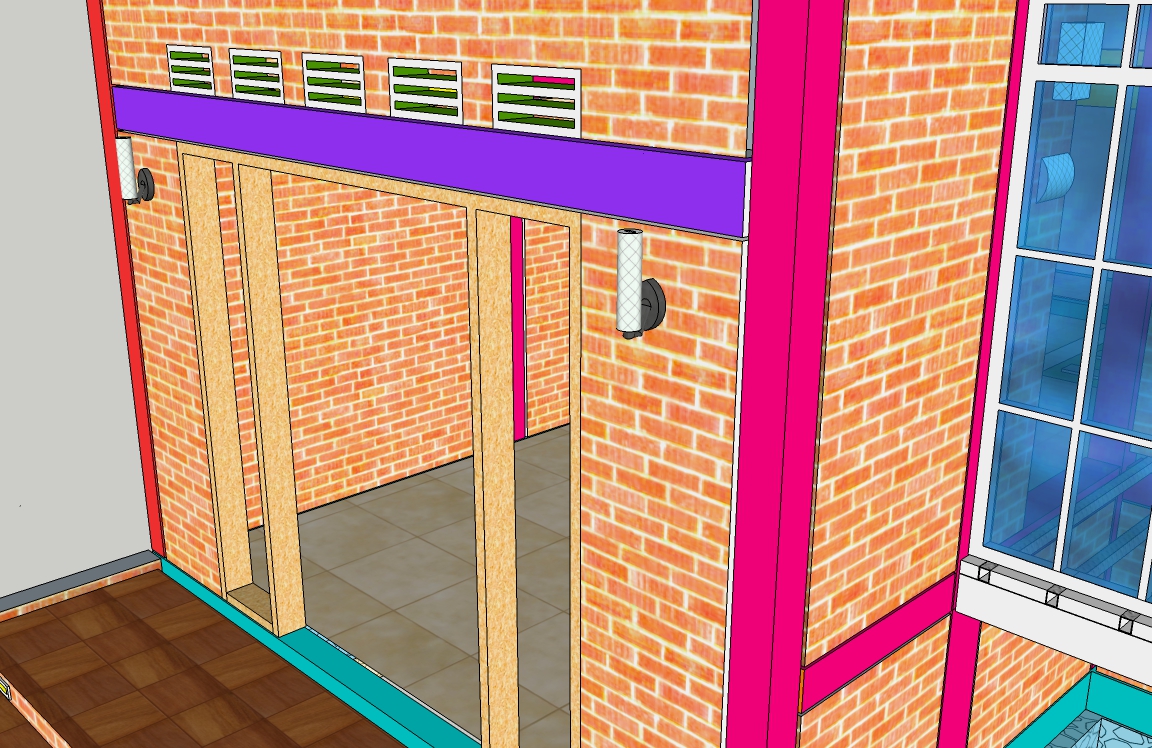

Mengunakan 2 buah lampu clasic, seperti ini >>

E. Lampu lampu plafon ruang utama

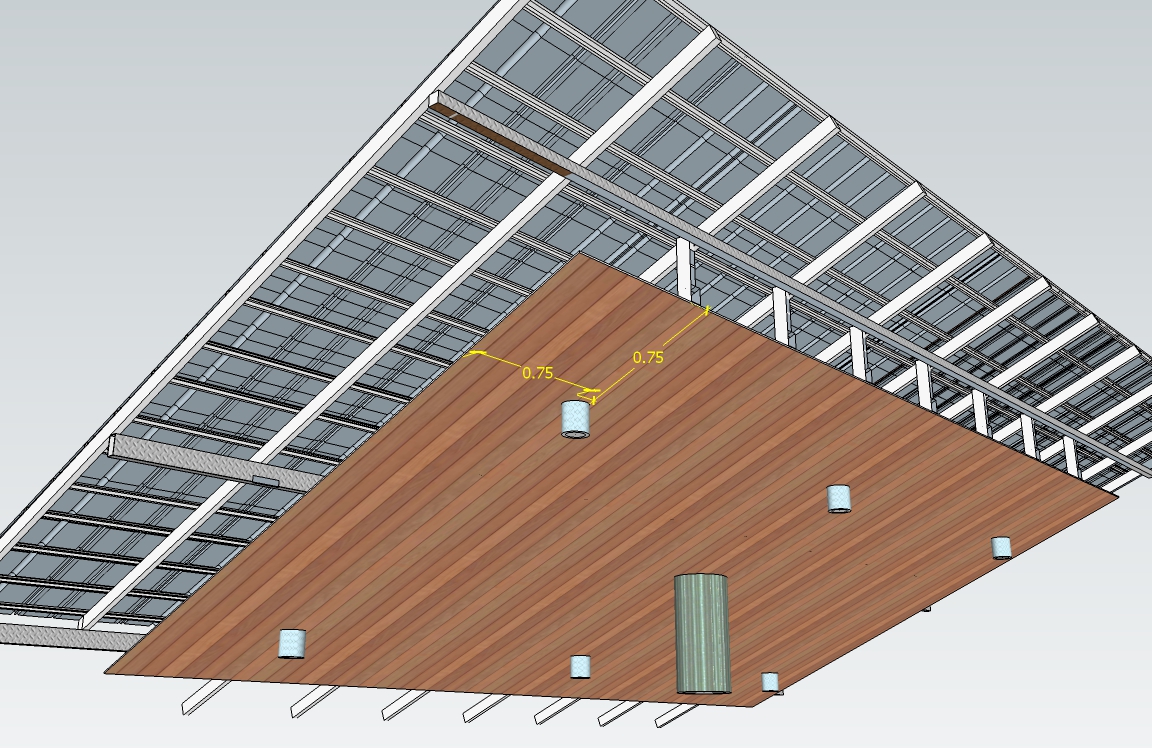

Jarak dari setiap sudut di ambil 75 cm. ada 6 lampu masing masing 8 watt serta lampu gantung yang terletak di tengah tengah

Tandon Air, Gudang, Ruang Kerja

Tandon Air

Tandon Air dengan volume 520 liter, di taruh di atas depan kamar mandi. Tandon ini mendapatkan air masuk dari PDAM. kemudian di salurkan ke pipa ke kamar mandi, wastafel, dapur dan kran kran.

Kontruksi menggunakan baja ringan dengan ukuran 7.5 cm, ketebalan 10 mm, yang disusun menjadi bentuk hollow.

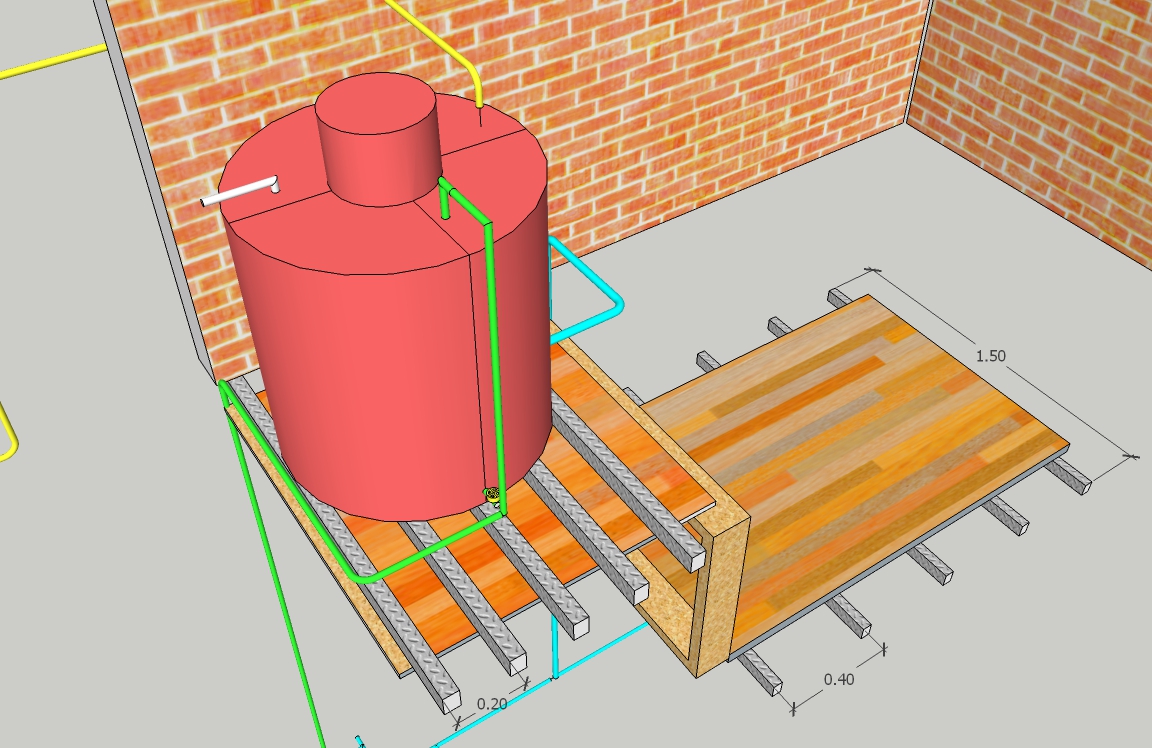

Memerlukan 5 buah dengan ukuran panjang 150 cm, jarak setiap rangka 20 cm. dengan alas menggunakan multiplek uk 18 mm

Gudang.

Gudang ini terletak di atas kamar mandi. Memerlukan rangka sebanyak 5 buah dengan menggunakan baja ringan dengan ketebalan 1 mm. Jarak antar rangka 40 cm, karena beban yang tidak begitu besar. Hanya akan di gunakan untuk penyimpanan benda benda ringan seperti koper dan sejenisnya.

Ruang Kerja

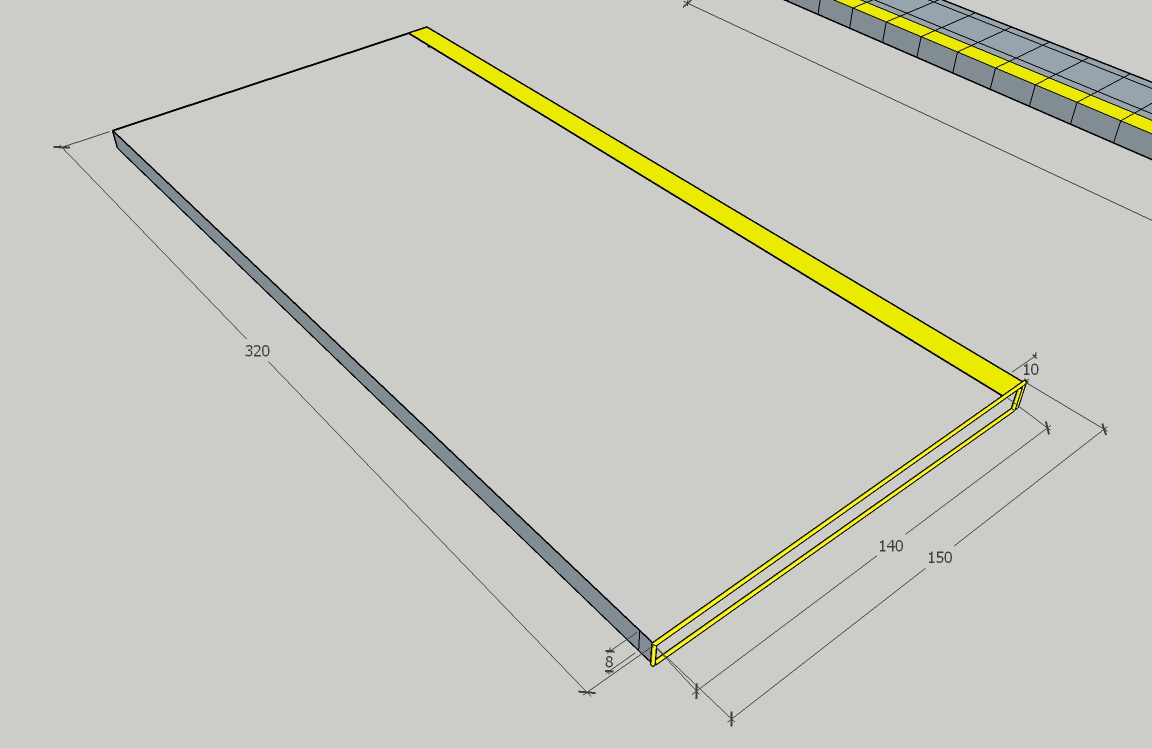

Ruang kerja ini terletak di atas parkiran mobil, dengan ukuran panjang 320 cm, serta lebar 140 cm. rangka menggunakan baja ringan uk 75 dengan ketebalan 1 mm atau type A. rangka penyangga di buat 2 susun sehingga baja ringan tersebut menyerupai hollow.

Ruang kerja ini memerlukan 16 buah penyangga. jarak rangka 20 cm.

Baik tandon, gudang dan ruang kerja menggunakan sistem double baja ringan sehingga membentuk hollow. tentu saja menggunakan baja ringan 75 dengan ketebalan 1 mm.

Total penggunaaan baja ringan dengan tebal 1 mm utk tandon, gudang dan ruang kerja (5 x 2 sisi) + (5 x 2 sisi) + (16 x 2 sisi) = 52 buah.

1 buah dengan panjang 150 cm. sehingga total panjang adalah 52 buah x 150 cm = 7.800 cm = 78 meter.

1 lonjor dengan panjang 6 meteran, sehingga memerlukan besi baja ringan tebal 1 mm sebanyak 78 meter di bagi 6 meter = 13 lonjor

Loteng Diatas Ruang Utama

Diatas ruang utama terdapat loteng dengan ukuran panjang 390 cm dan lebarnya 225 cm. Menggunakan kaso dari besi chanal C dengan ukuran.

Loteng dengan rangka besi chanal C serta alas menggunakan multiplek 18 mm

Kebutuhan :

Besi Chanal C dengan panjang 245 cm sebanyak 14 buah, dan 2 buah dengan panjang 160 cm

Pemotongan Besi Kanal C

Cor Dek dengan fungsi talang bagian sisi kiri atap dan Cor Dak Ruang Kerja.

A. Cor Dek Talang Air

Cor dek dibagian ini bukan sebagai lantai dengan beban yang berat. hanya di gunakan sebagai cor dek talang. Jarak besi 20 cm, untuk semua garis x dan y. dengan sistem 1 lapis.

Membutuhkan besi dengan panjang 50 cm sebanyak 33 buah, serta besi dengan panjang 680 cm sebanyak 2 buah.

Cor Dak Atap Kanopi Ruang Kerja

Cor dak bagian ini berfungsi sebagai kanopi sekaligus atap ruang kerja yang terletak di atas parkir mobil. Tidak terbebani benda berat, karena tidak untuk lantai. menggunakan besi 2 lapis agar tidak melengkung. dengan jarak antara besi besi adalah 30 cm (garis x dan y)

Membutuhkan

Besi dengan panjang 170 cm sebanyak 11 buah x 2 lapis = 22 buah.
Besi dengan panjang 350 cm sebanyak 5 buah x 2 lapis = 10 buah.

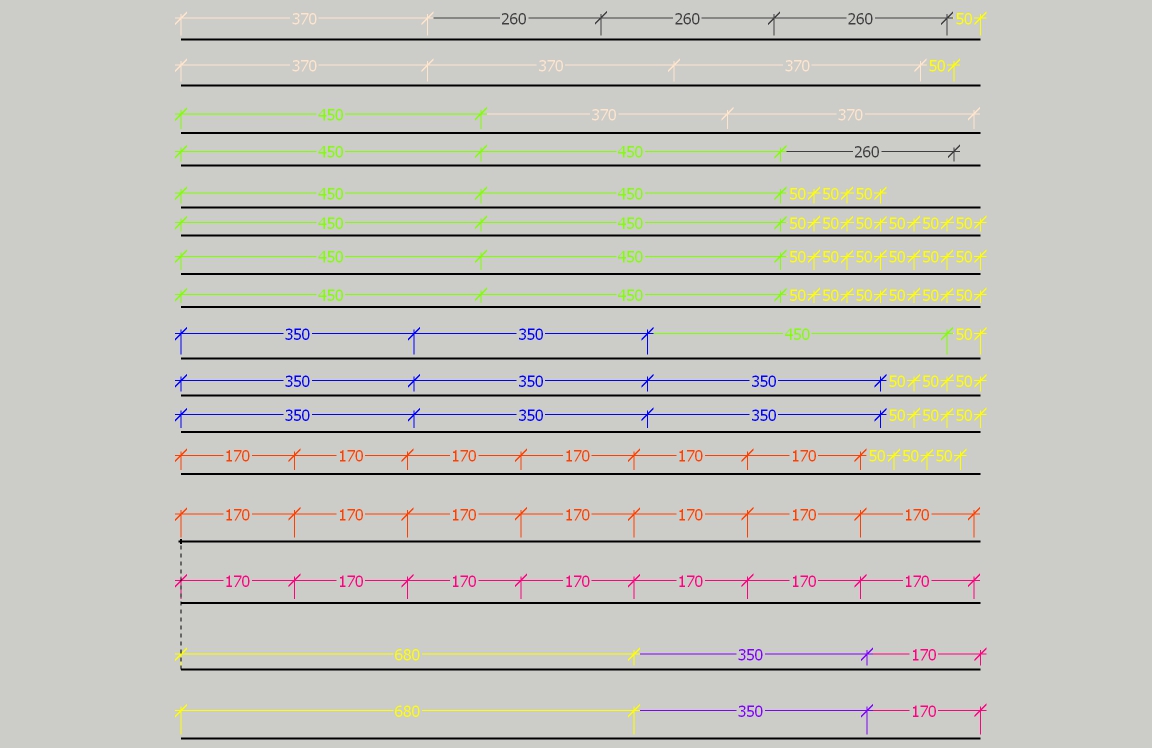

Pemotongan besi untuk cor dak dan ring gantung

Kontruksi Kolom, Ring Balk, serta Ring Gantung

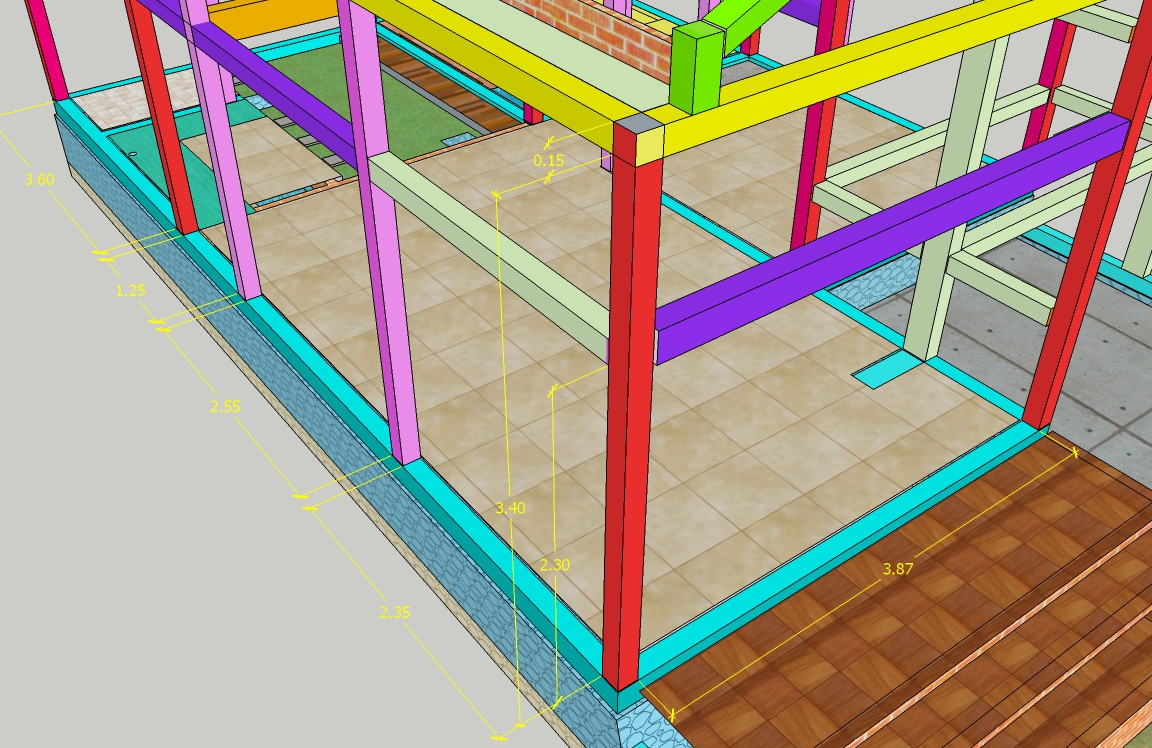

Kolom kolom, ring balk, ring gantung, cor sisi kiri dan cor atap ruang kerja

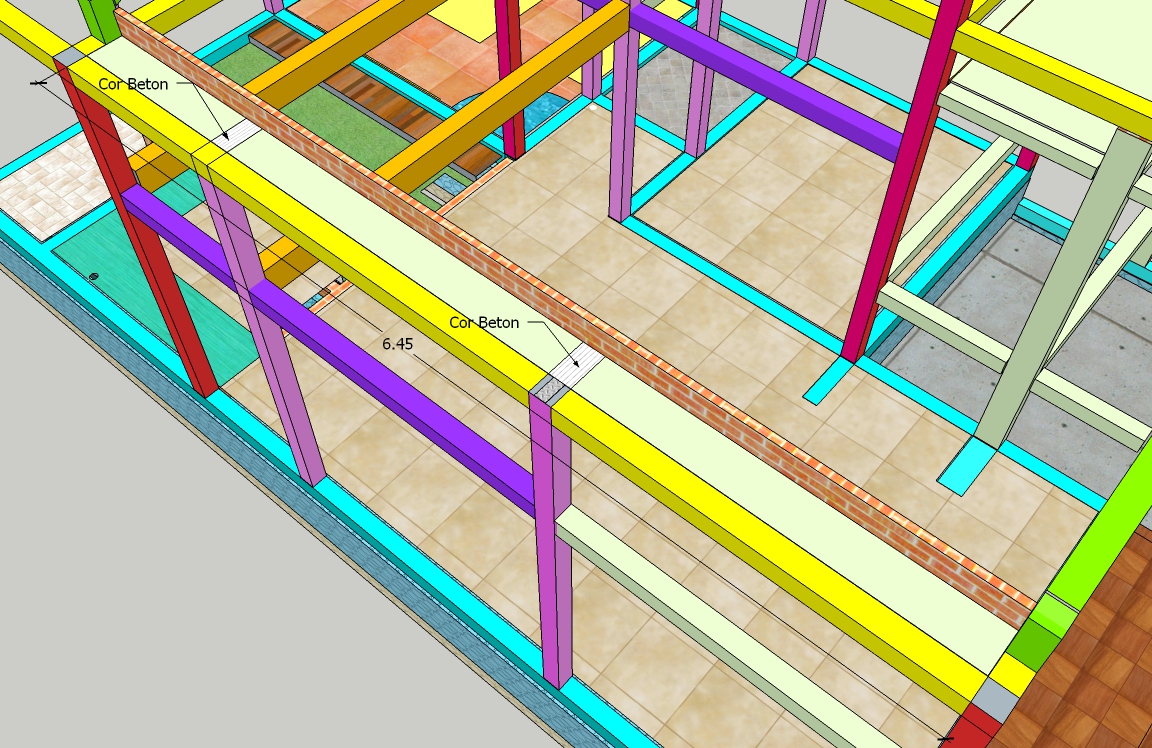

Ukuran jarak antar kolom untuk bagian sisi kiri rumah.

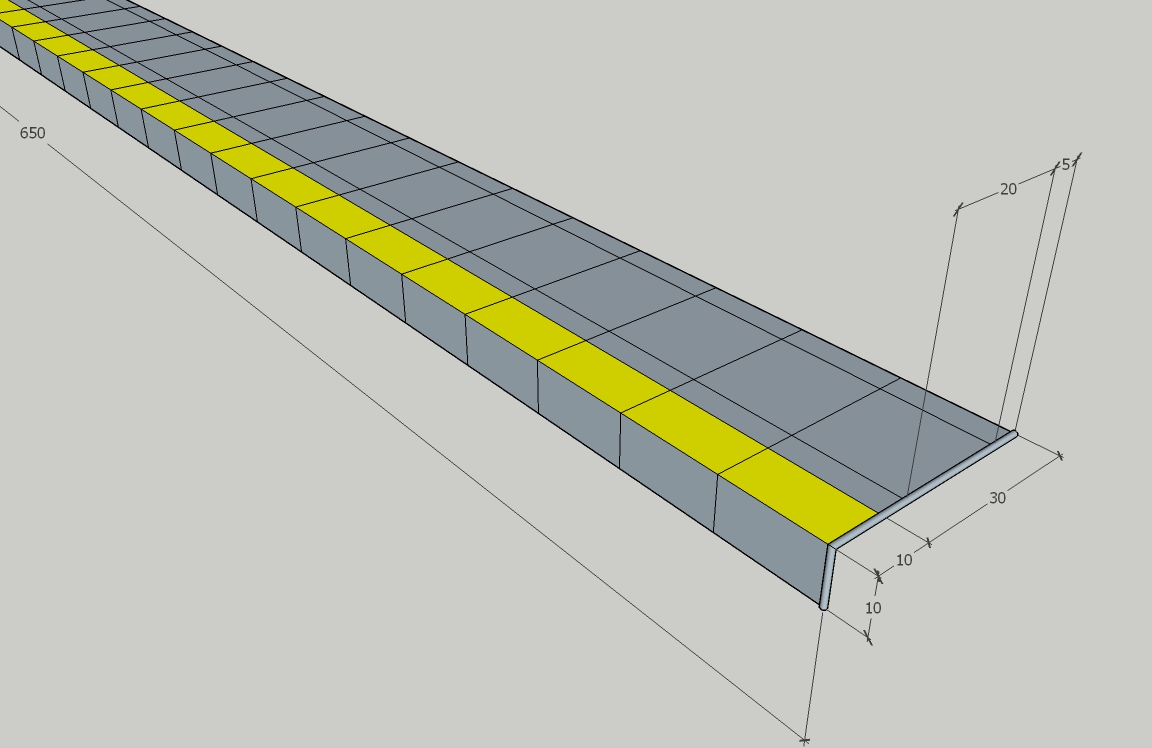

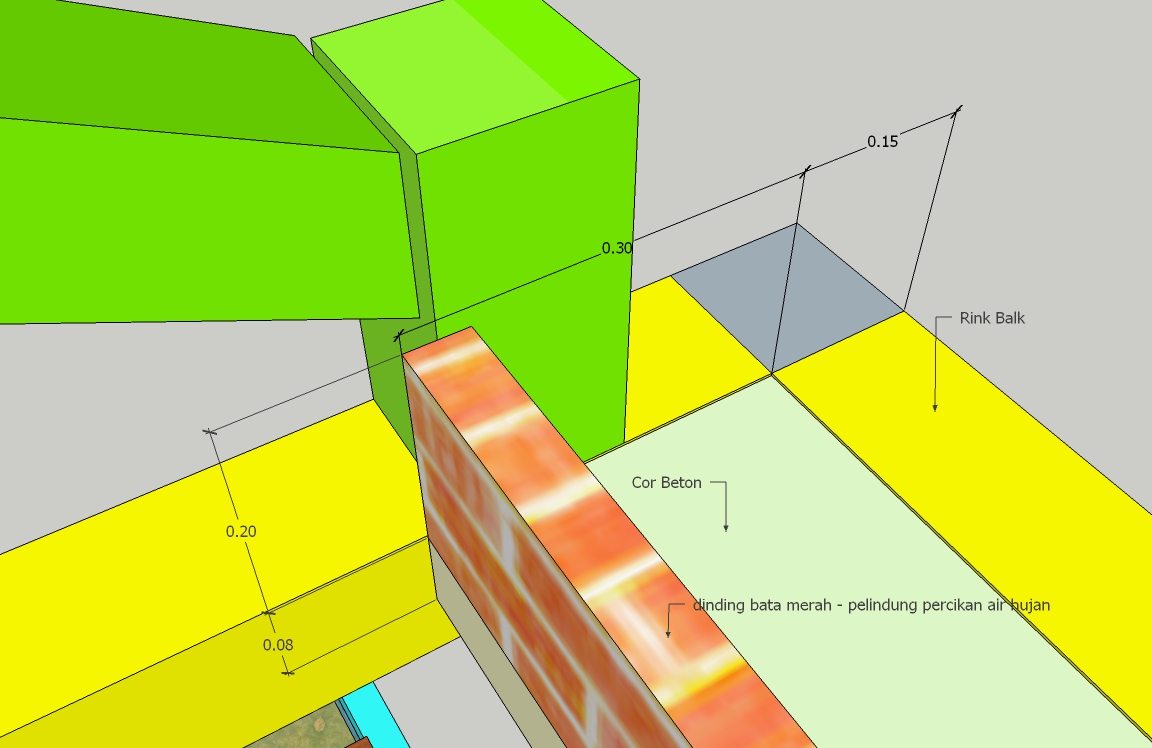

Cor sebelah kiri sekaligus berfungsi sebagai alas talang.

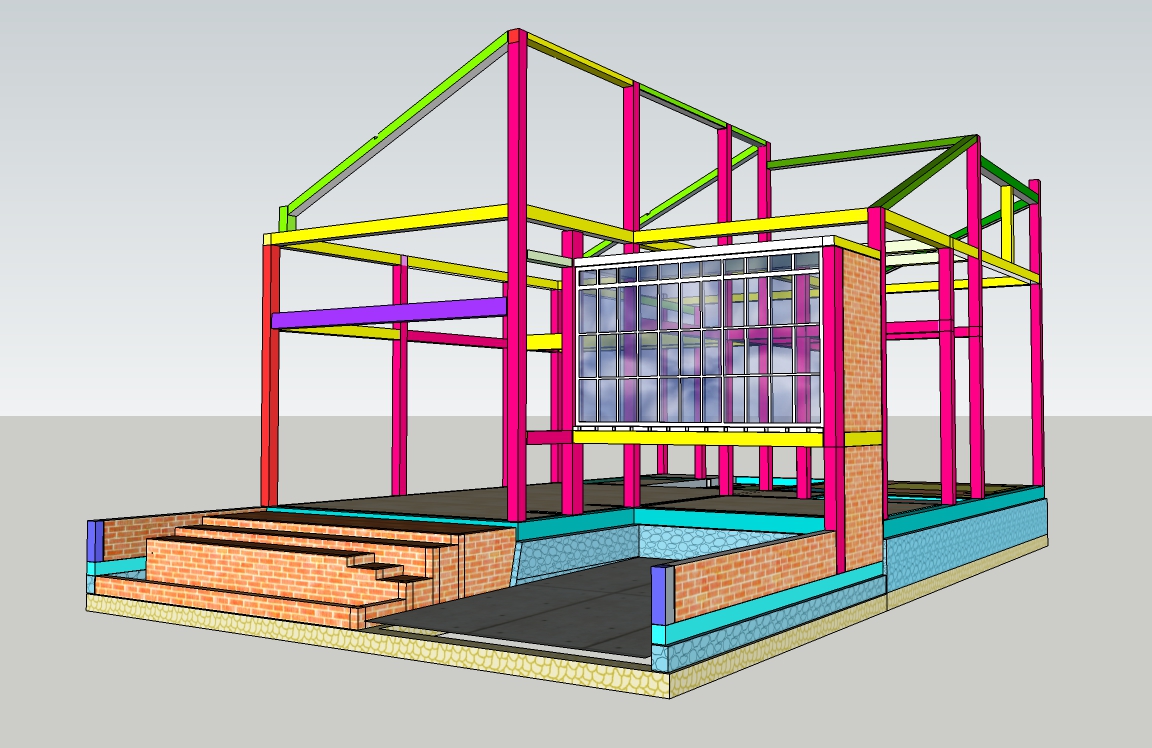

Ruang Kerja atau Studio Mini Berada di Atas Parkir Mobil.

Karena lahan yang sempit, maka keberadaan ruang kerja bisa di atas parkiran. Tentu saja dengan ketinggian cukup sebatas tinggi mobil lebih sedikit.

Ruang kerja dengan ukuran panjang 3.25 dan lebar 1.45 meter

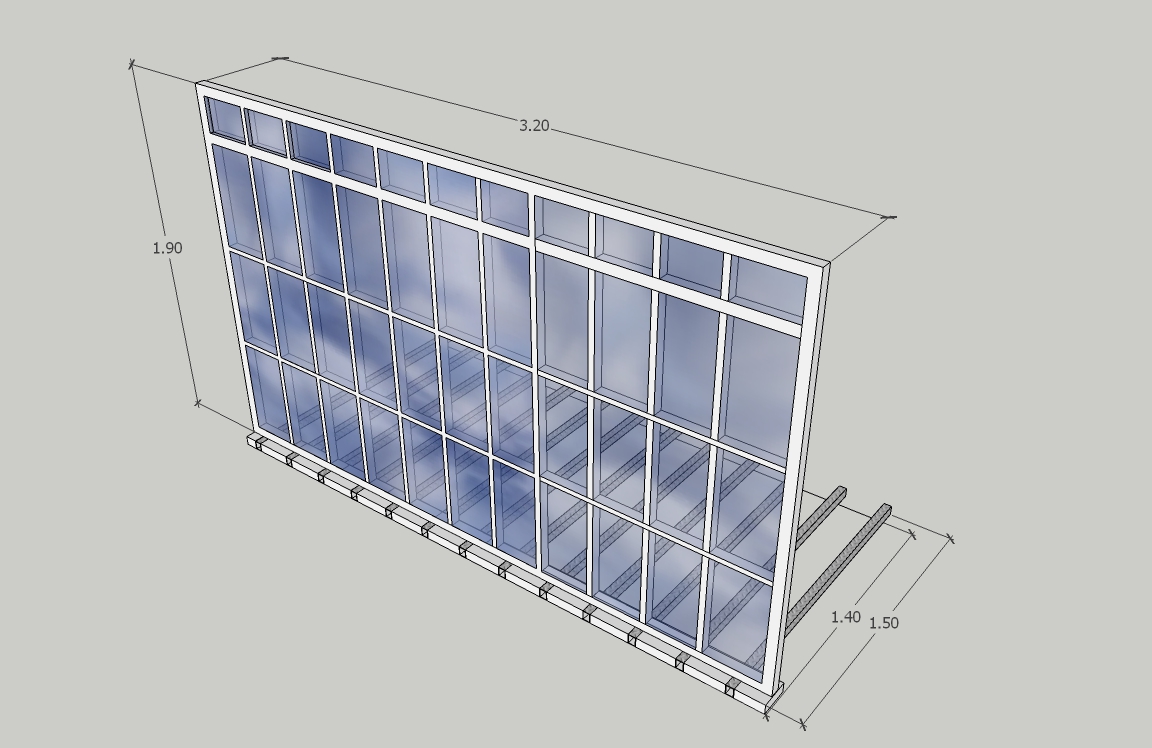

Ruangan dengan jendela full kaca yang langsung menghadap ke taman depan

Penempatan dan Penyambungan Pipa Air Bersih

Air dari PDAM masuk ke Tandon. Pada pipa inlet ke tandon, di beri filter, agar air yang masuk ke tandon jadi lebih bersih. Sekaligus pada pipa inlet di kasih pelampung, agar jika terjadi penuh, secara otomatis katup menjadi menutup. Tetapi kita kasih lagi pipa keluar pembuangan atas yang fungsinya menjaga jika terjadi kerusakan pada pelampung.

Pipa keluar pembuangan atas yang terletak di atas, juga tersambung dengan pipa pembuangan yang di bawah, akan tetapi pipa pembuangan dibawah di fasilitasi dengan kran. Kran ini letaknya sebelum tersambung dengan pipa pembuangan atas.

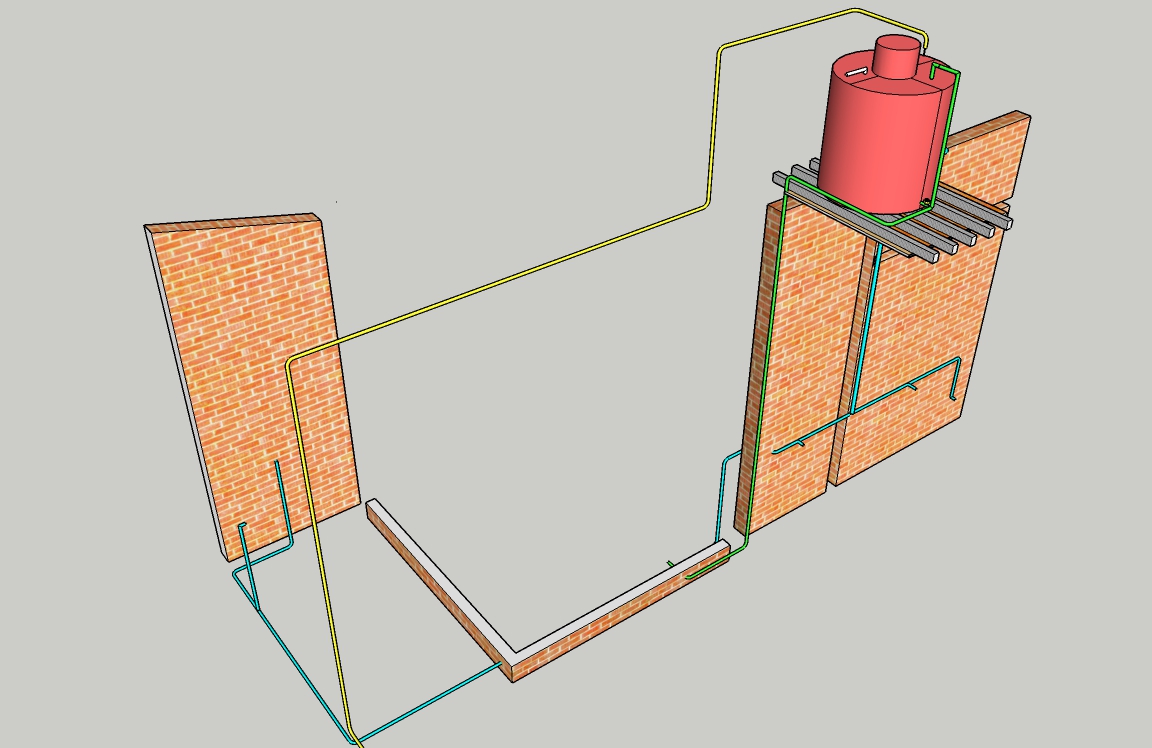

Desain penataan pipa dari PDAM masuk ke Tandon, kemudian di salurkan ke kamar mandi, dapur, dan kran cucian.

Denah, Galian Pondasi serta Pondasi Batu Bolong dan Batu Bilah Kali.

Luas area tanah 97,5 m2. dengan ukuran bangunan 76 m2

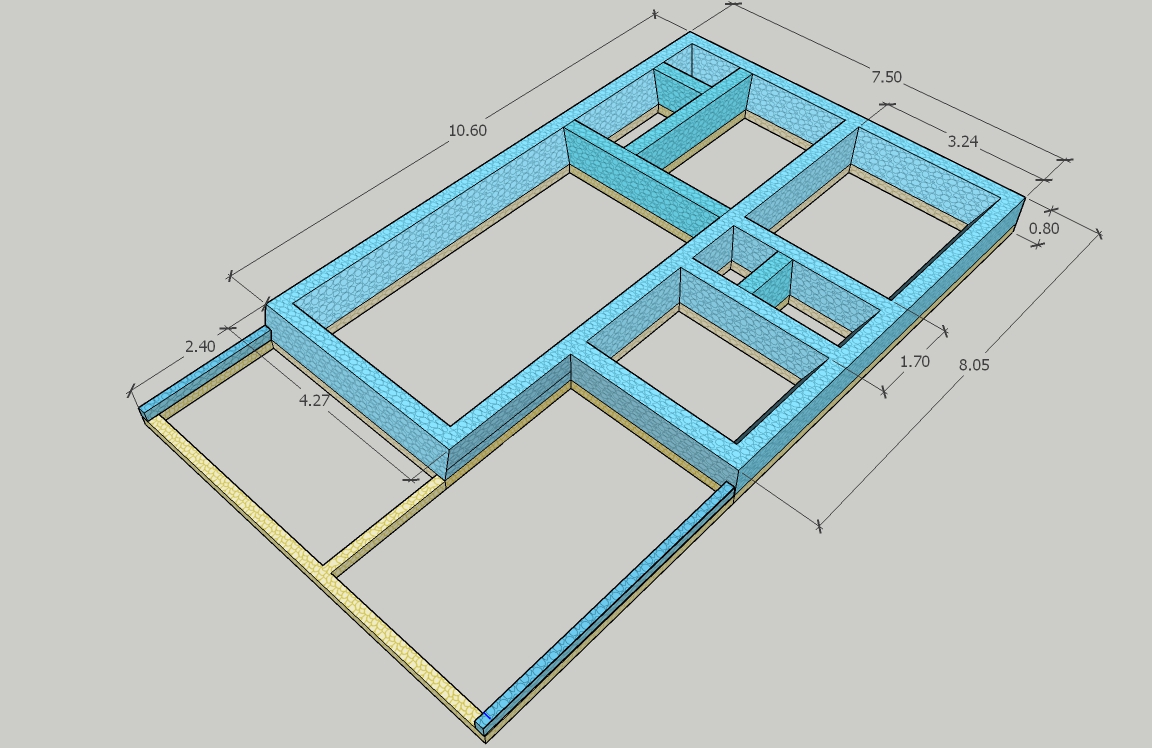

Ukuran Pondasi. Warna Hijau Pondasi Batu Kali Belah, warna kuning pondasi batu kosong yang di padatkan dengan pasir

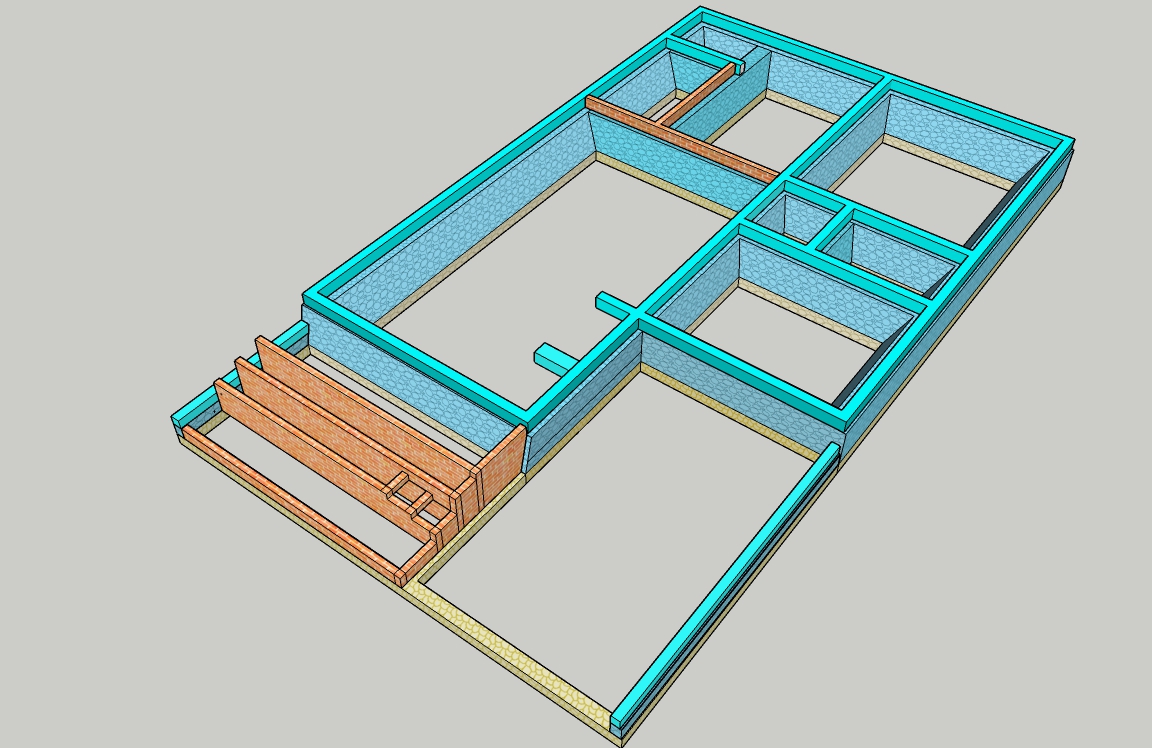

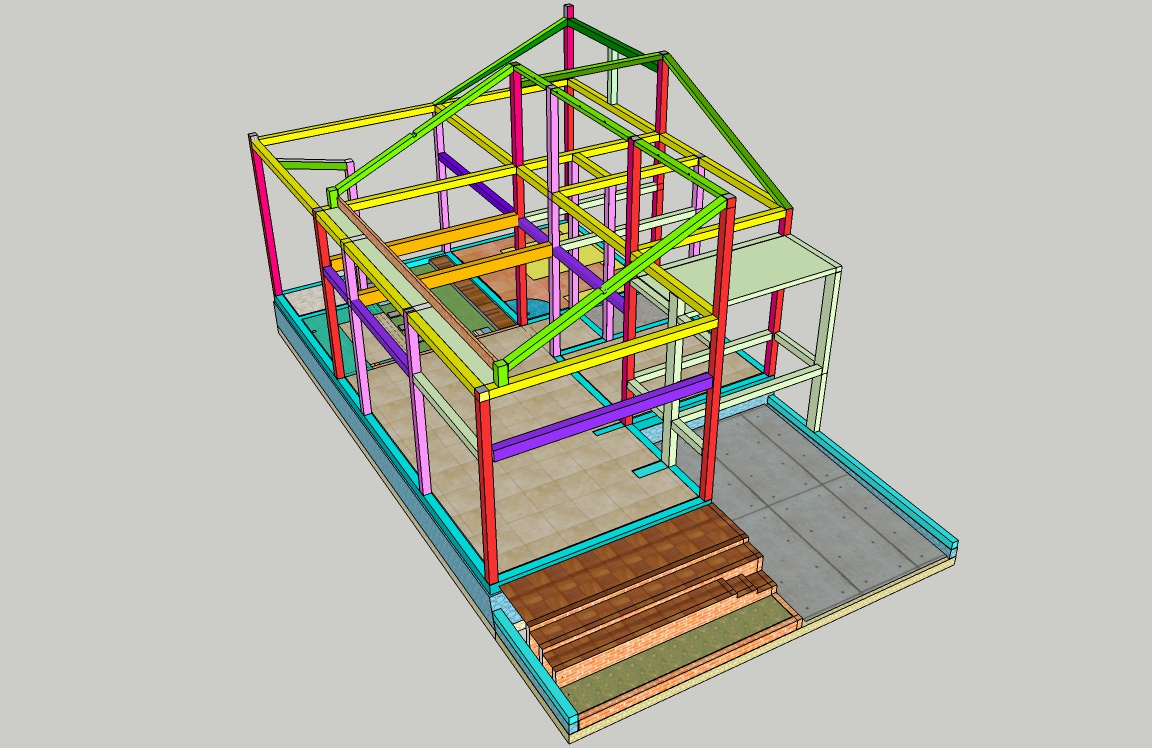

Pondasi cor atau kolom sloof, dan pondasi batu batu.

Gambar di atas adalah beton cor dengan penampang 15 x 20 cm, serta pondasi batu bata merah dari lombok timur, pondasi batu batu hanya di gunakan pada teras dan pembatas antara ruang utama dengan dapur dan taman belakang. Diatas pondasi batu bata ini tidak ada kontruksi atau tidak menerima beban dari atas.

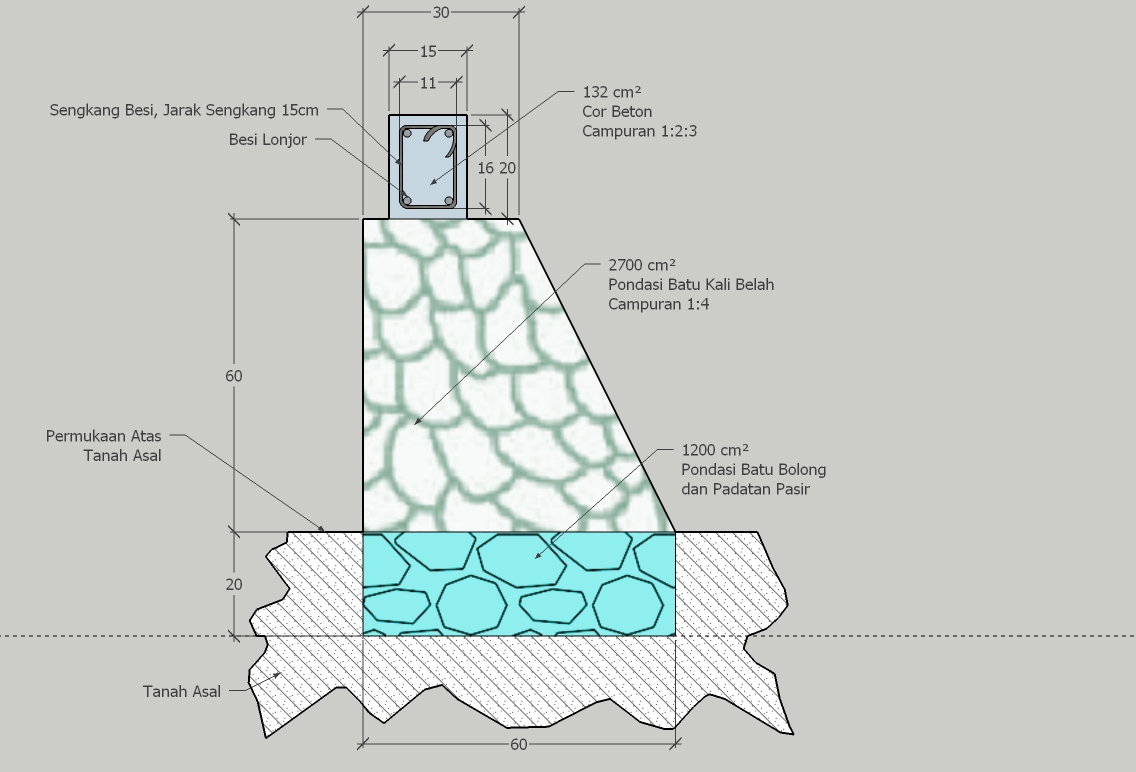

Penampang Galian, Pondasi Batu Bolong, Pondasi Batu Kali, Beton Cor, Sengkang

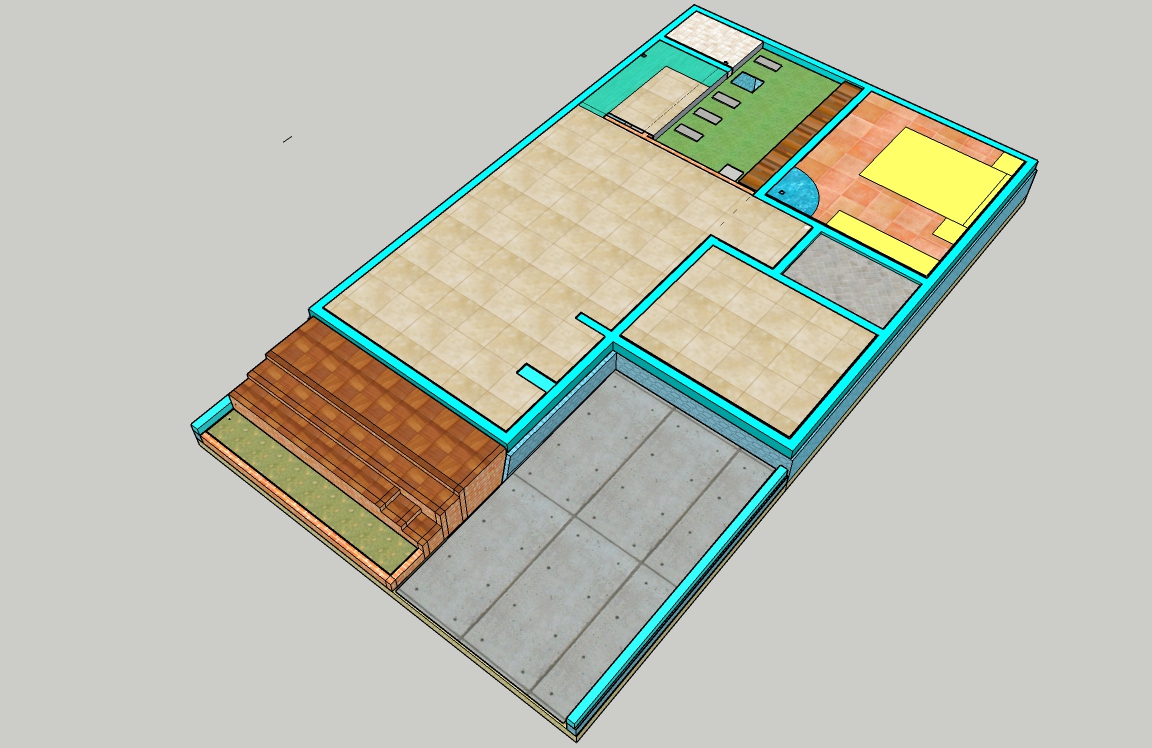

Penampakan Lantai Utama, Kamar kamar, tempat cucian, teras, dan taman taman serta garasi

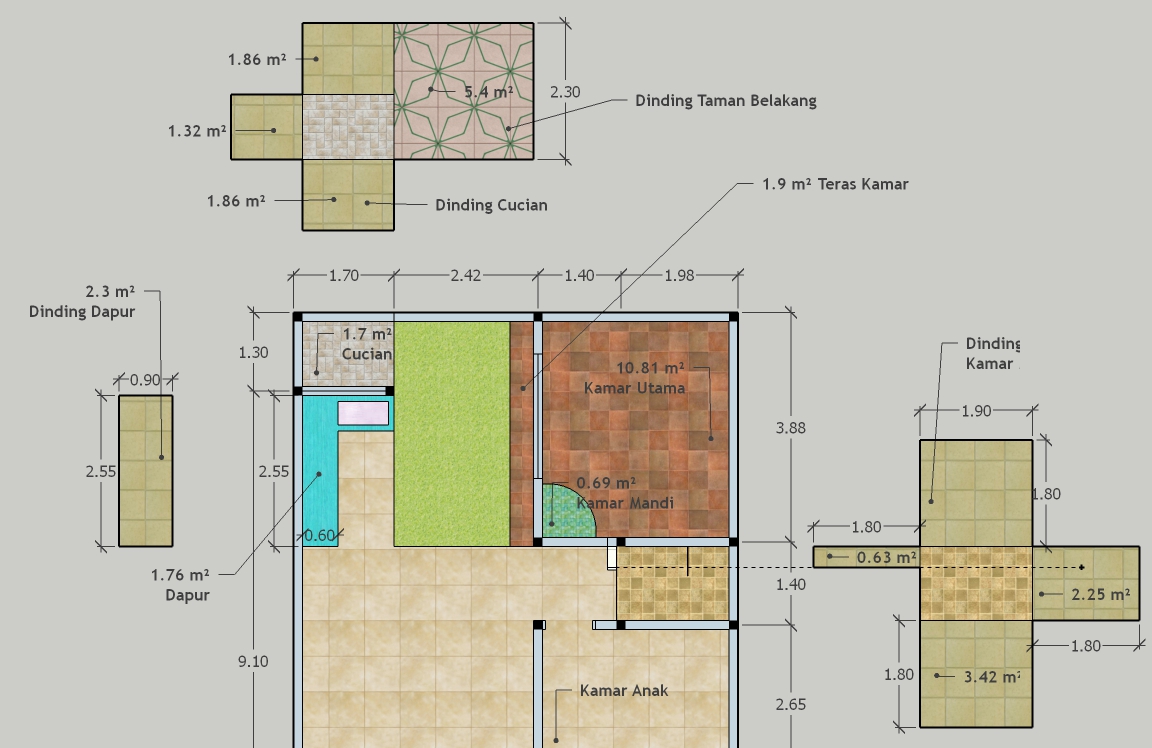

Gambar Denah serta ukuran luasan lantai utama (granit), kamar kamar, dan dinding yang memerlukan keramik.

Kebutuhan Material Lantai

Lantai Granit (37.12 – 8.7) = 28.42 m2 / 1.44 m2 = 20 dus dengan ukuran 60 x 120 cm
Keramik Kamar Tidur Utama dan Kamar Tidur Anak 20.2 m2 = 21 dus ukuran 60 x 60 cm
Keramik teras depan dan teras kamar utama 8.3 m2 = 9 dus ukuran 40 x 40 cm
Keramik cucian dan lantai kamar mandi 4 m2 = 4 dus ukuran 40 x 40 cm
Dinding kamar mandi
Dinding dapur
Dinding cucian

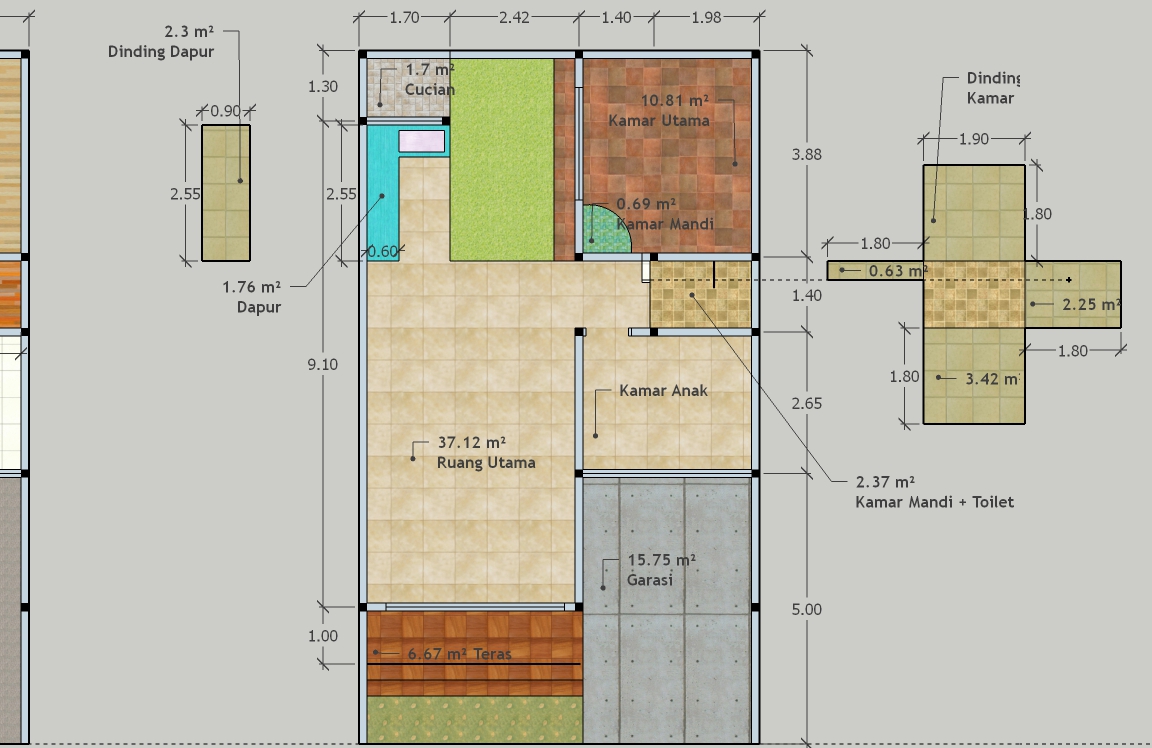

*Denah Lantai Utama, Luasan, Serta Penempatan Ruangan*

Detail untuk ukuran tempat cucian dan lainya

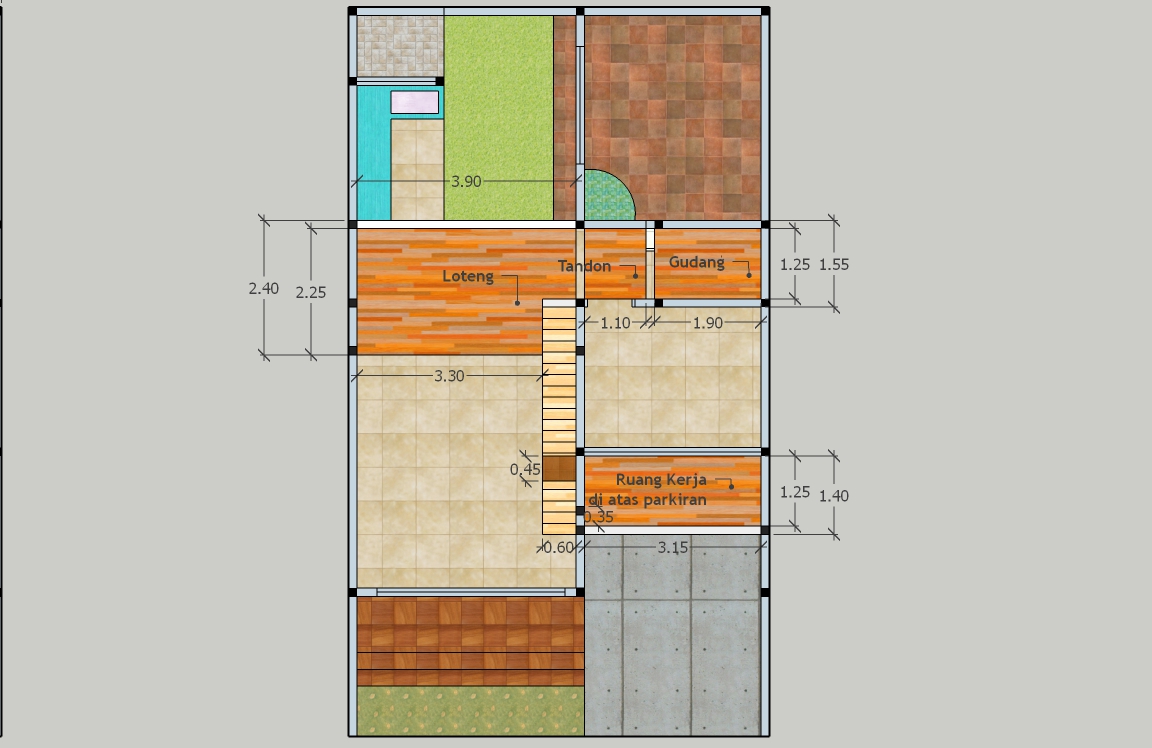

Loteng, Tandon, gudang dan ruang kerja di atas parkiran

Denah diatas sudah kita tampilkan luasan, sehingga memudahkan untuk melakukan order material seperti granit, keramik, rangka rangka loteng, rangka gudang, rangka tandon, alas (multiplek loteng, tandon dan gudang). Hal ini di karenakan, agar order kita pas, nggak nyisa. Walaupun nyisa pun sangat sedikit.

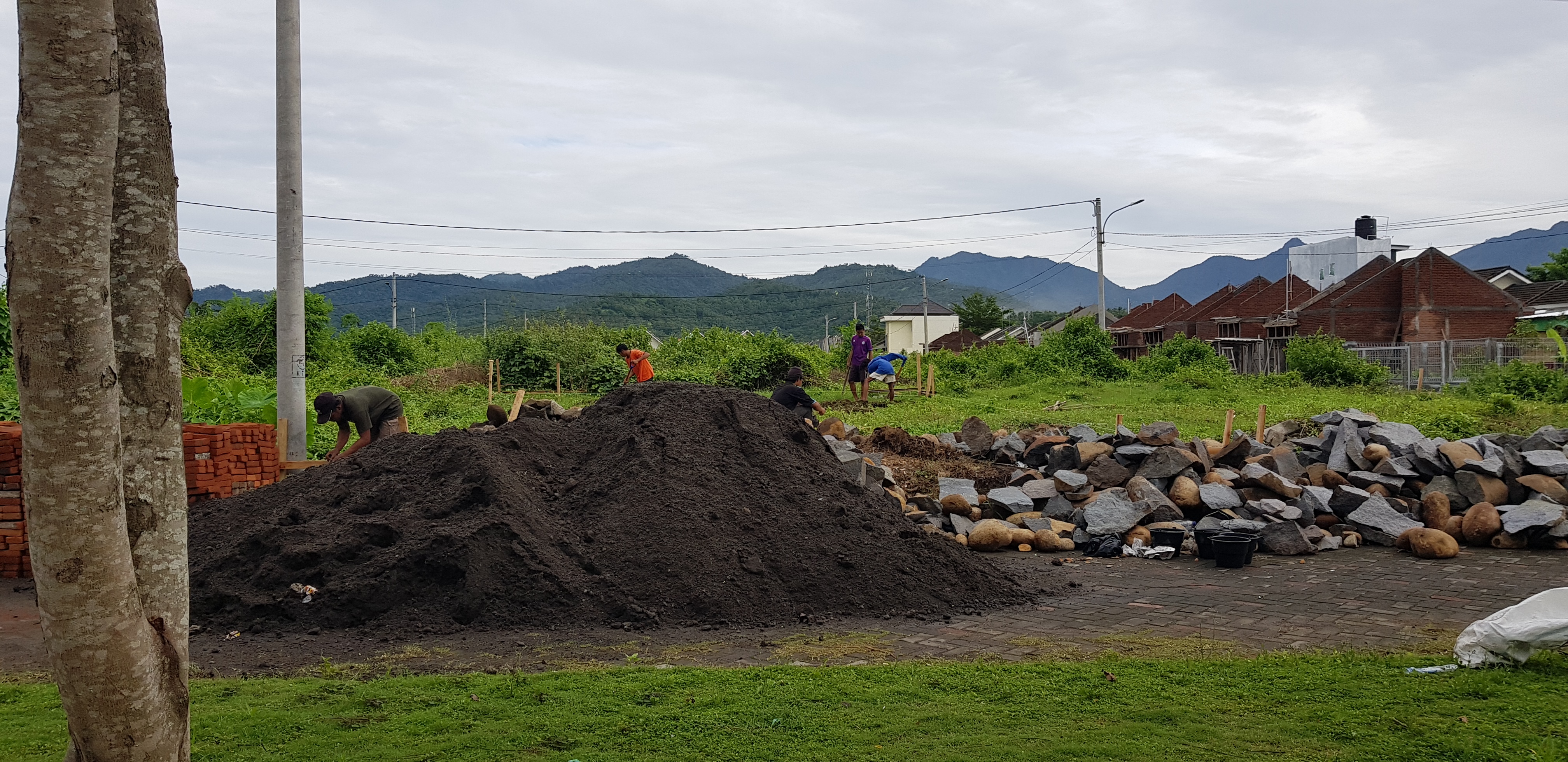

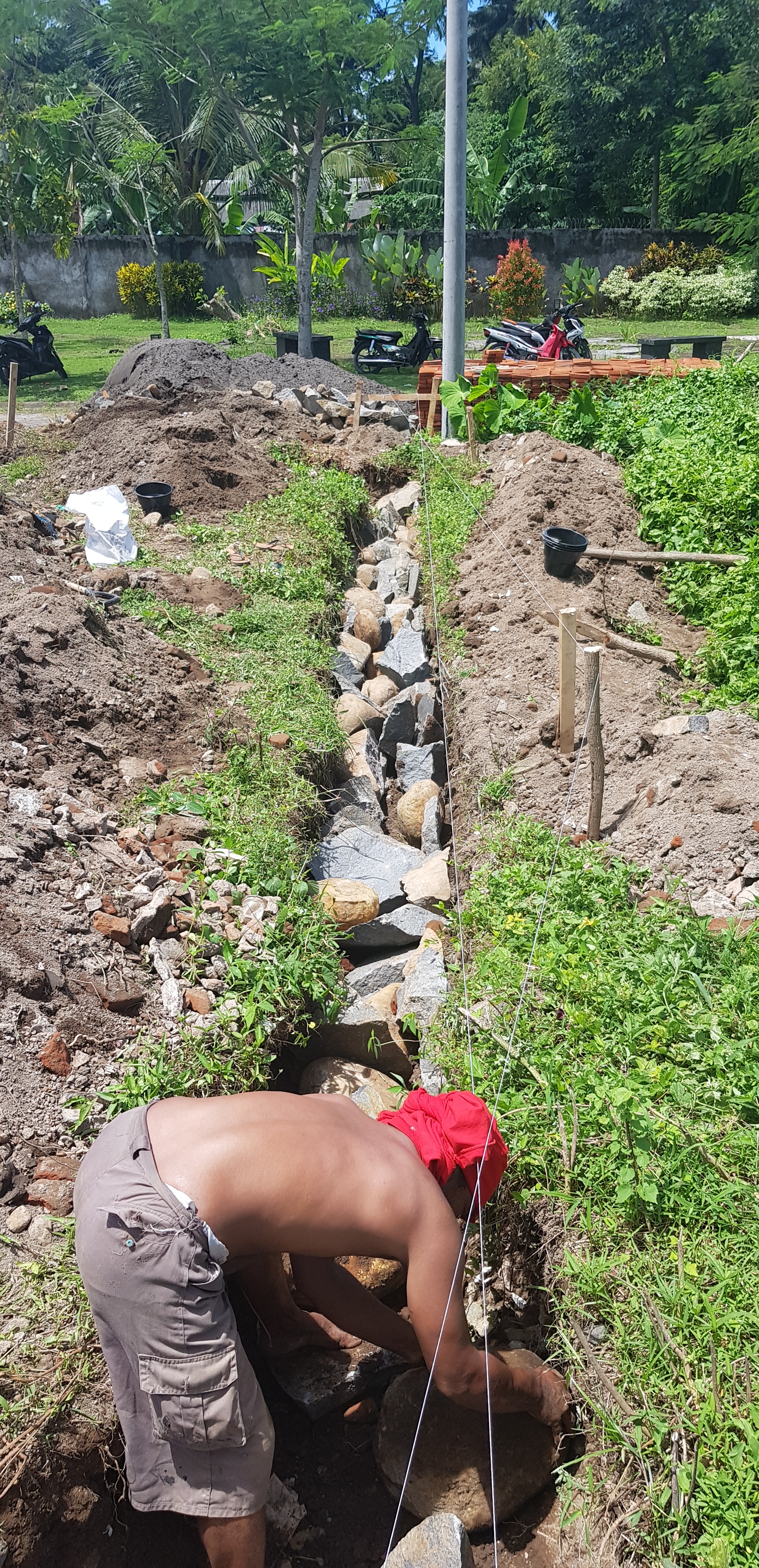

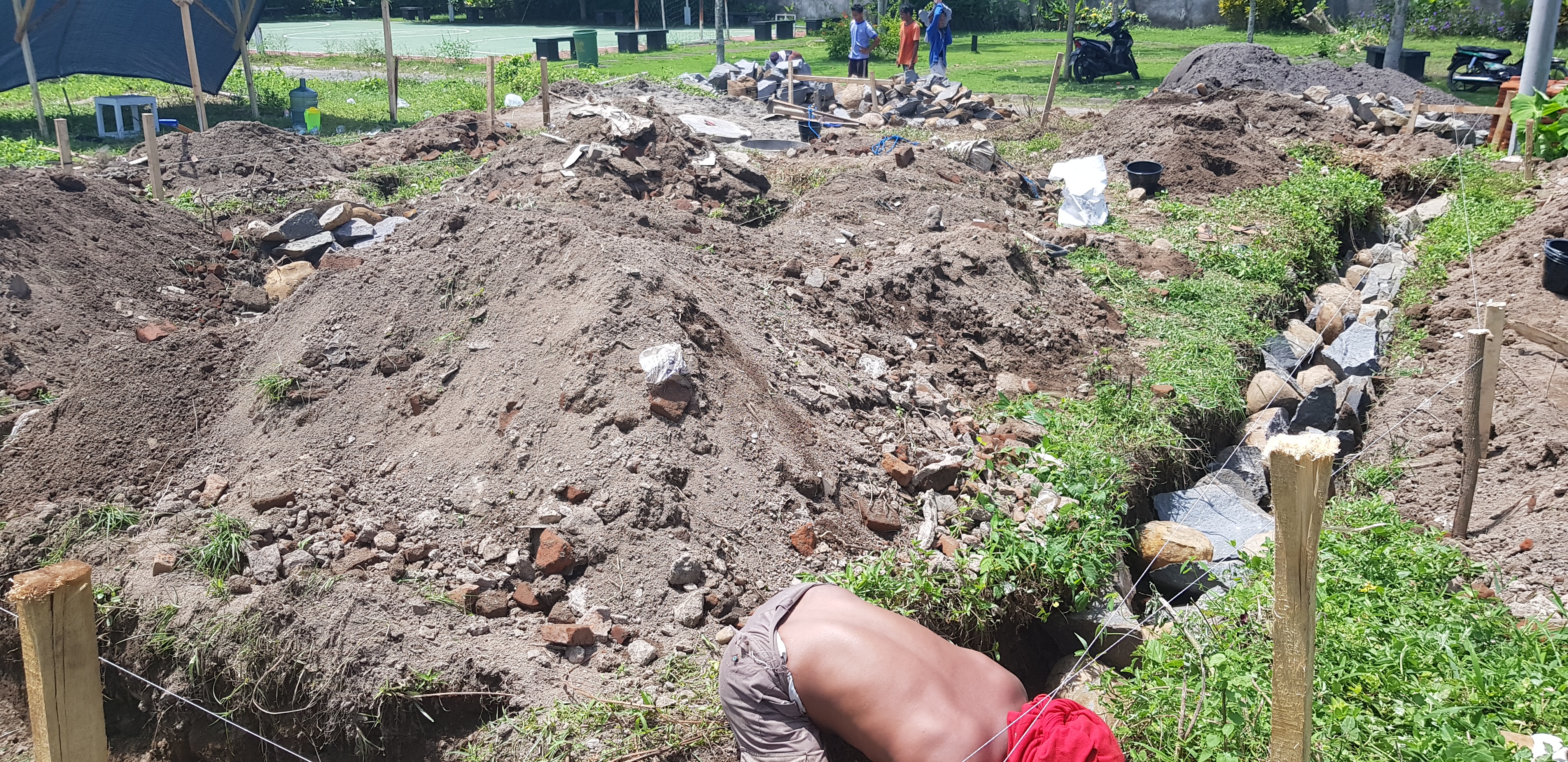

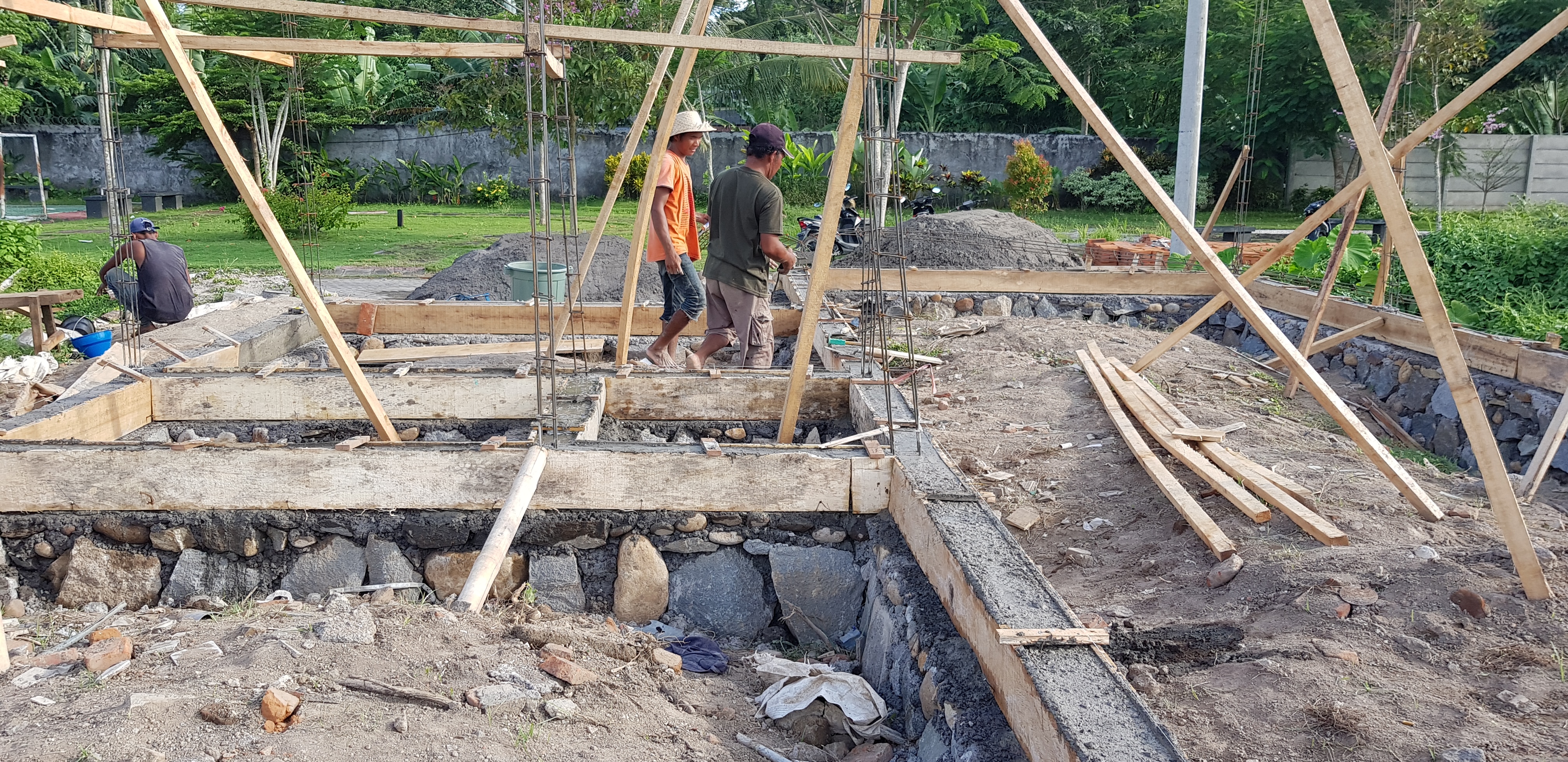

Pemasangan Batu Bolong dan Padatan Pasir

Pekerjaan pondasi batu kali dan cor beton

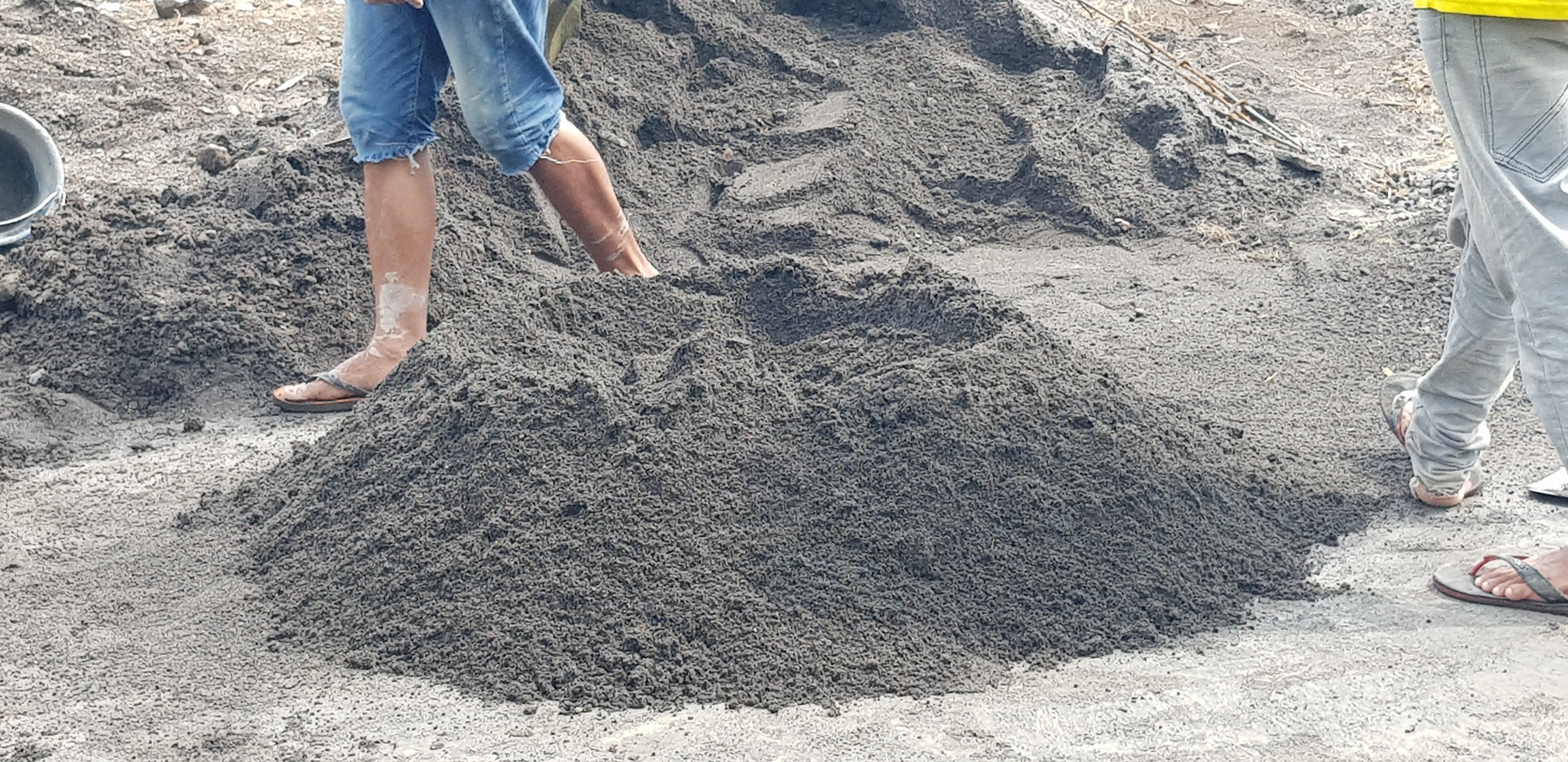

Pondasi Batu kali, kita menggunakan campuran 1:4 artinya setiap 1 semen di campur dengan 4 pasir. Menggunakan pasir premium dari lombok timur untuk menghasilkan campuran yang bagus.

Sementara untuk Cor Beton menggunakan pasir yang sama dengan campuran 1:2:3:0,5 yang artinya 1 semen, 2 pasir, 3 kerikil, dan 0,5 air. Dengan lebar 15 cm, tinggi 20 cm.

Jumlah Material Atap Rangka Baja Ringan Pada Atap Kamar Anak, Kamar Utama, Atap Dapur serta atap ruang utama.

A. Kamar Anak

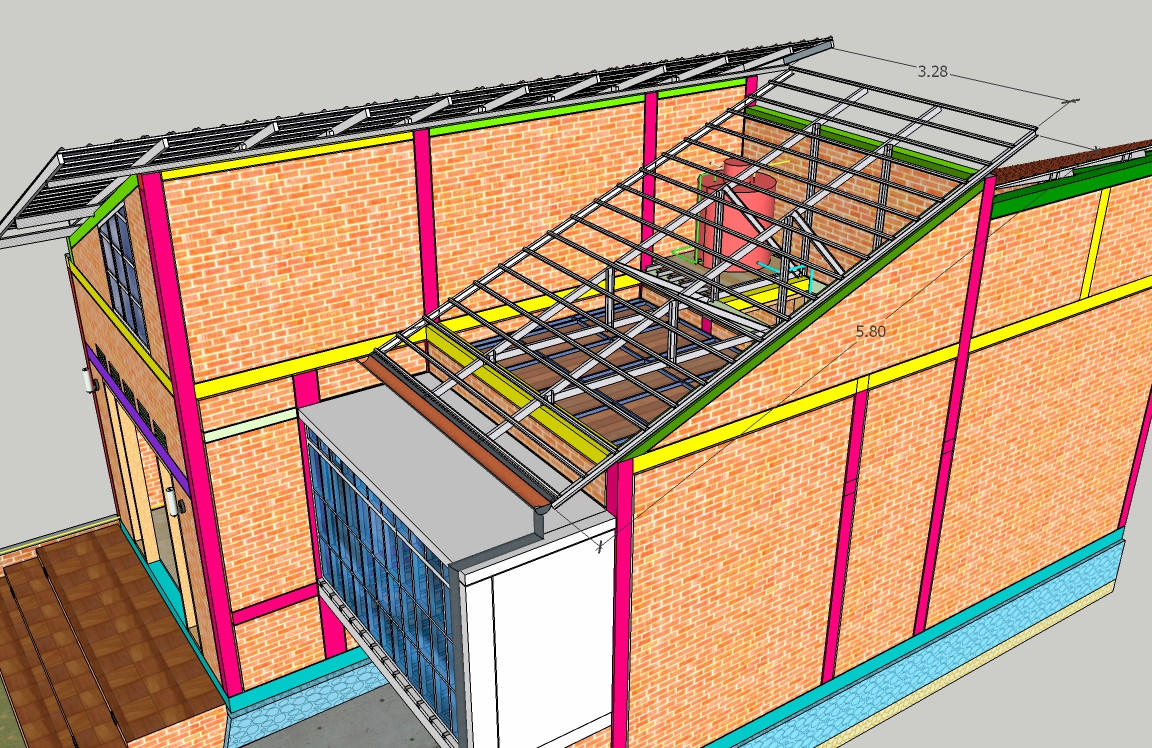

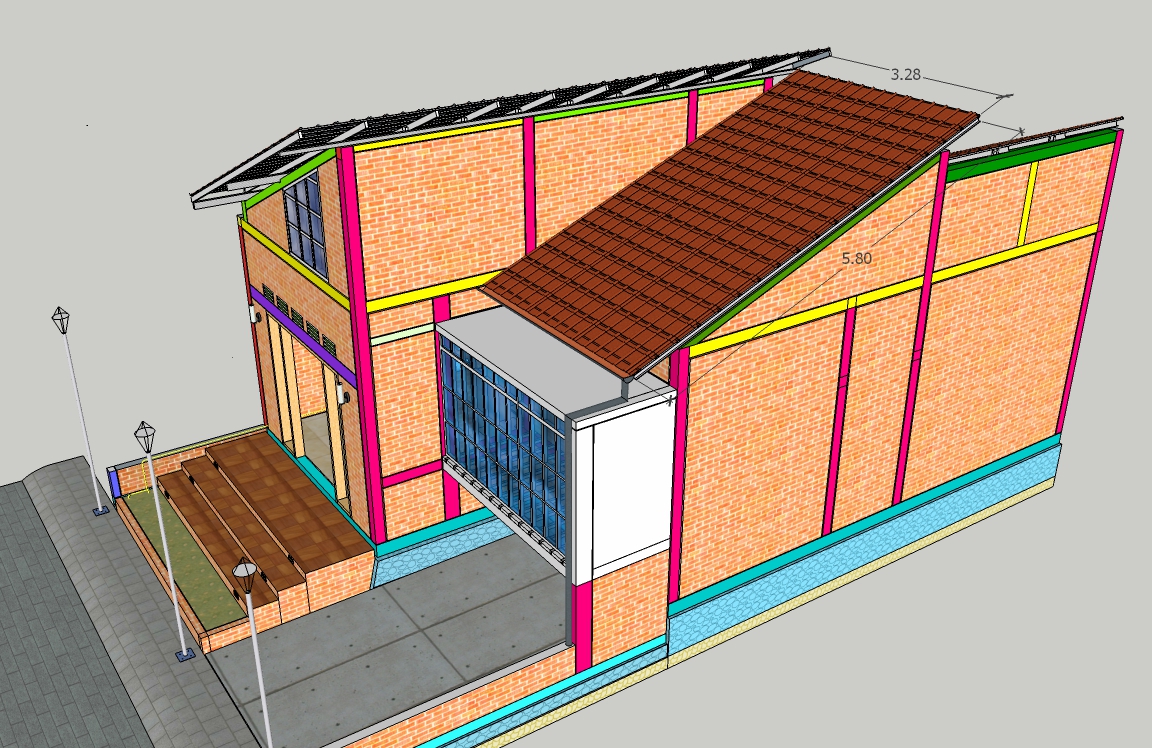

Ukuran Atap, Panjang 5.80 meter, Lebar 3.28 meter

Spesifikasi pekerjaan

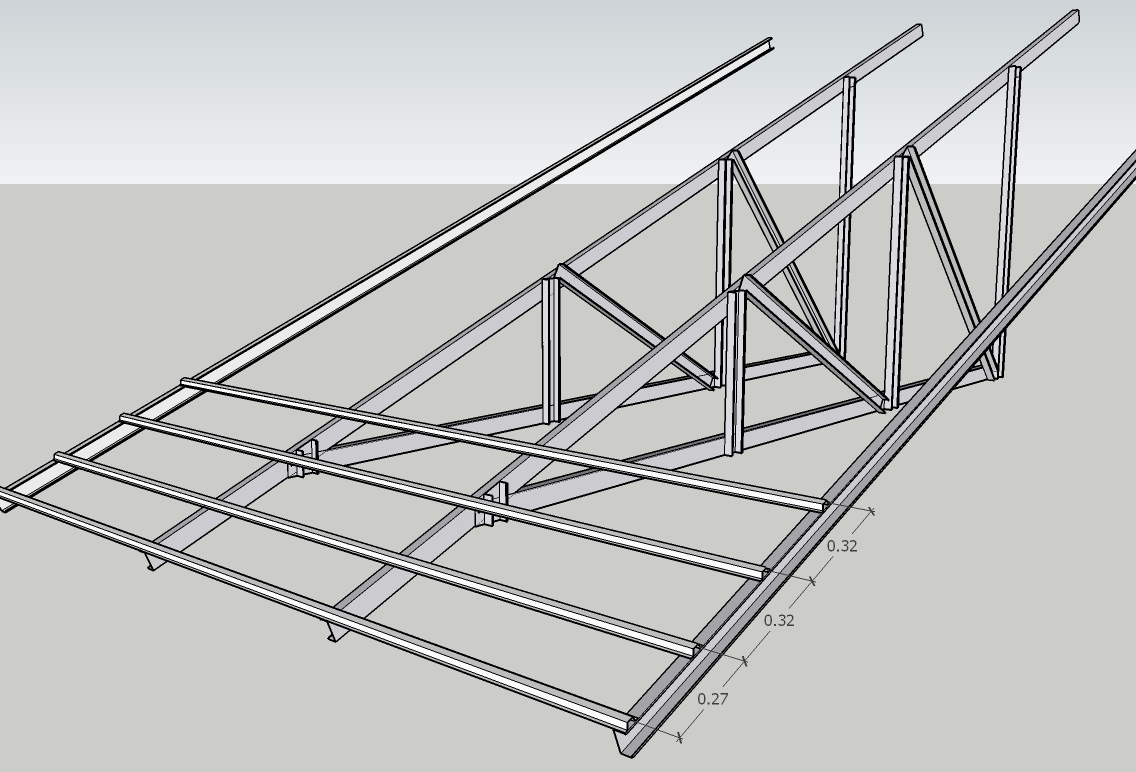

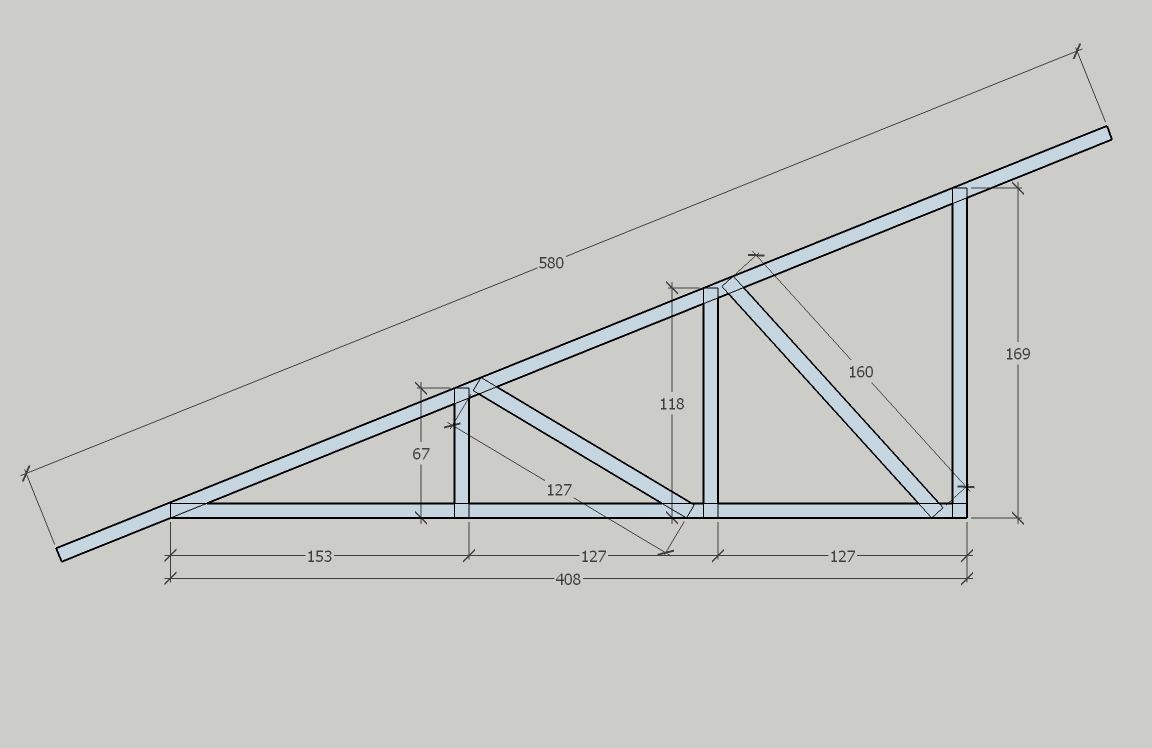

Menggunakan Baja Ringan Uk 75 x 0.75 mm, serta reng dengan ukuran 25. Terdapat 2 kuda kuda dengan jarak 1.2 meter. Serta Kaso menempel pada dinding tembok dan diatas beton cor (Sesuai gambar di atas).

Jumlah kebutuhan Baja Ringan

Baja ringan ukuran 75 x 0.75 mm
- Ukuran 5.8 meter sebanyak 4 buah
- Ukuran 4.08 meter sebanyak 2 buah
- Ukuran 0.67 meter sebanyak 2 buah
- Ukuran 1.18 meter sebanyak 2 buah
- Ukuran 1.69 meter sebanyak 2 buah
- Ukuran 1.27 meter sebanyak 2 buah
- Ukuran 1.6 meter sebanyak 2 buah
Reng ukuran 3.28 meter sebanyak 19 buah

Genteng akan menggunakan onduvilla dengan spesifikasi.

Jumlah Genteng Onduvilla

Panjang x Lebar = 40 cm x 106 cm
Luas Efektif = 0.31 m2
Bobot = 4kg/m2
Luas Atap Kamar Anak Adalah 3.28 m x 5.8 m = 19.03 meter persegi.

Verge Piece dengan ukuran panjang 104 cm, panjang efektif 84 cm

Kebutuhan

Gentengnya Onduvila sejumlah = 19.32 m2 / 0.31 m2 = 62 lembar.
Verge Onduvilla = 5.8 m + 3.28 m = 9.05 meter => 9.05 m / 0.84 m = 11 buah

B. Atap Ruang Utama

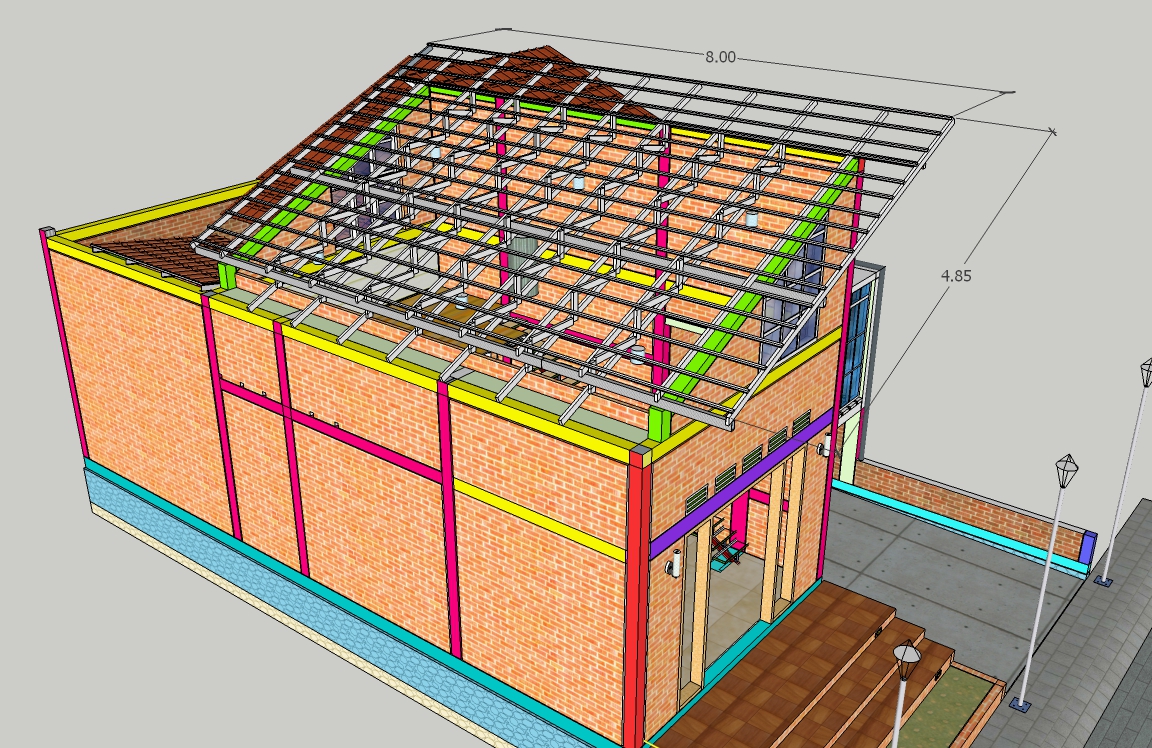

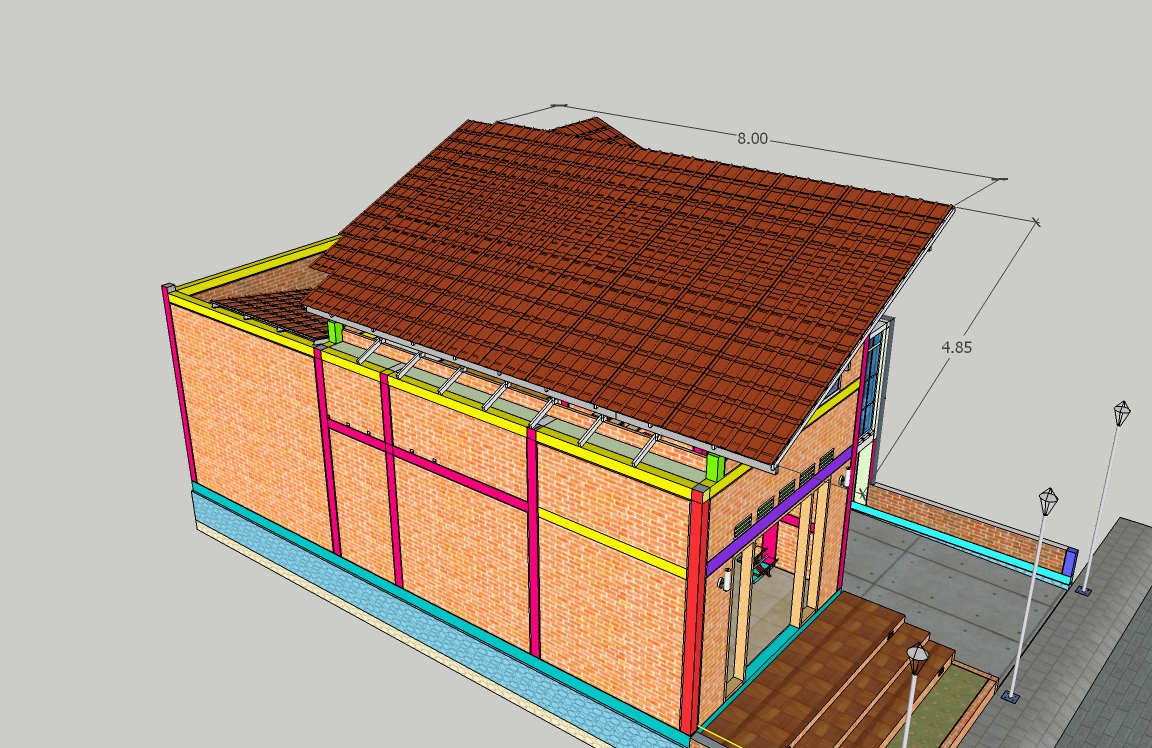

Atap ruang utama dengan ukuran 8 m x 4.85 m =

Kebutuhan Baja Ringan, Reng, Genteng Onduvilla dan Verge Piece untuk ruang utama

Baja ringan ukuran 75 x 0.75 mm
- Ukuran 4.85 meter sebanyak 11 buah
- Ukuran 8.00 meter sebanyak 3 buah
- Ukuran 0.33 meter sebanyak 42 buah
- Ukuran 0.68 meter sebanyak 35 buah
- Ukuran 4.40 meter sebanyak 7 buah
Reng dengan ukuran 8.00 meter sebanyak 17 buah
Genteng onduvilla sebanyak (8 m x 4.85) / 0.31 m2 = 126 lembar
Verge piece (8 meter + 4.85 meter + 4.85) / 0.84 m = 21 lembar

C. Atap Kamar Tidur Utama

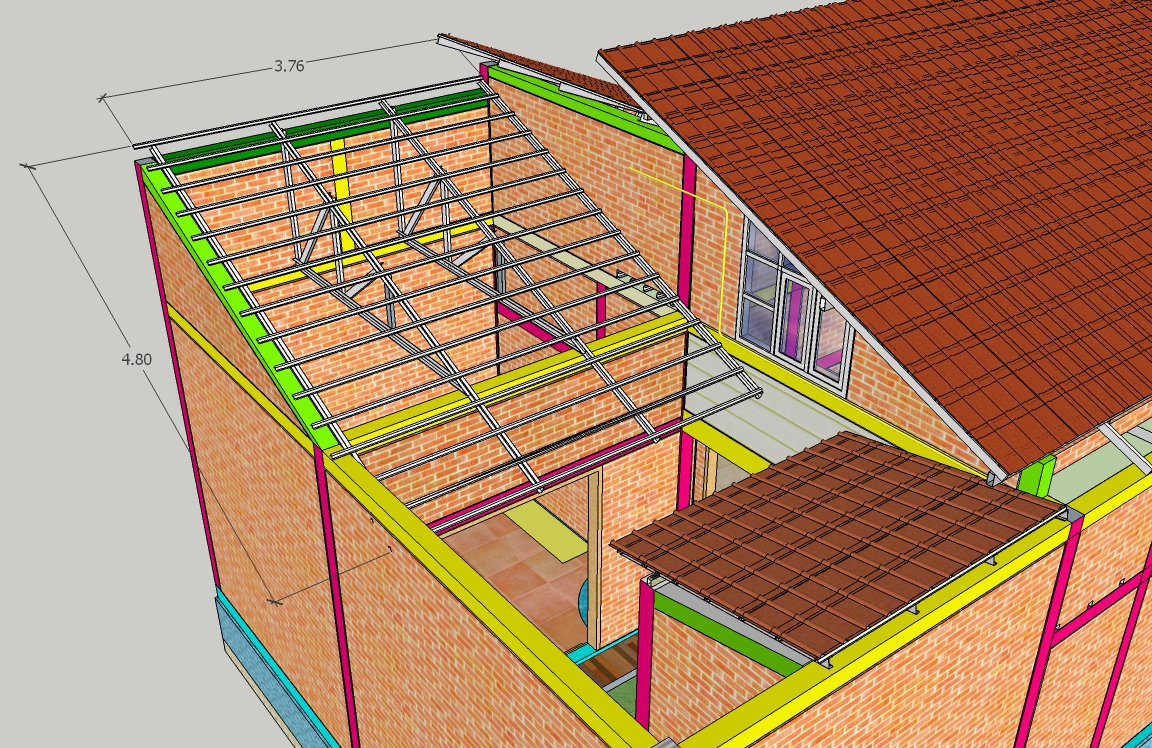

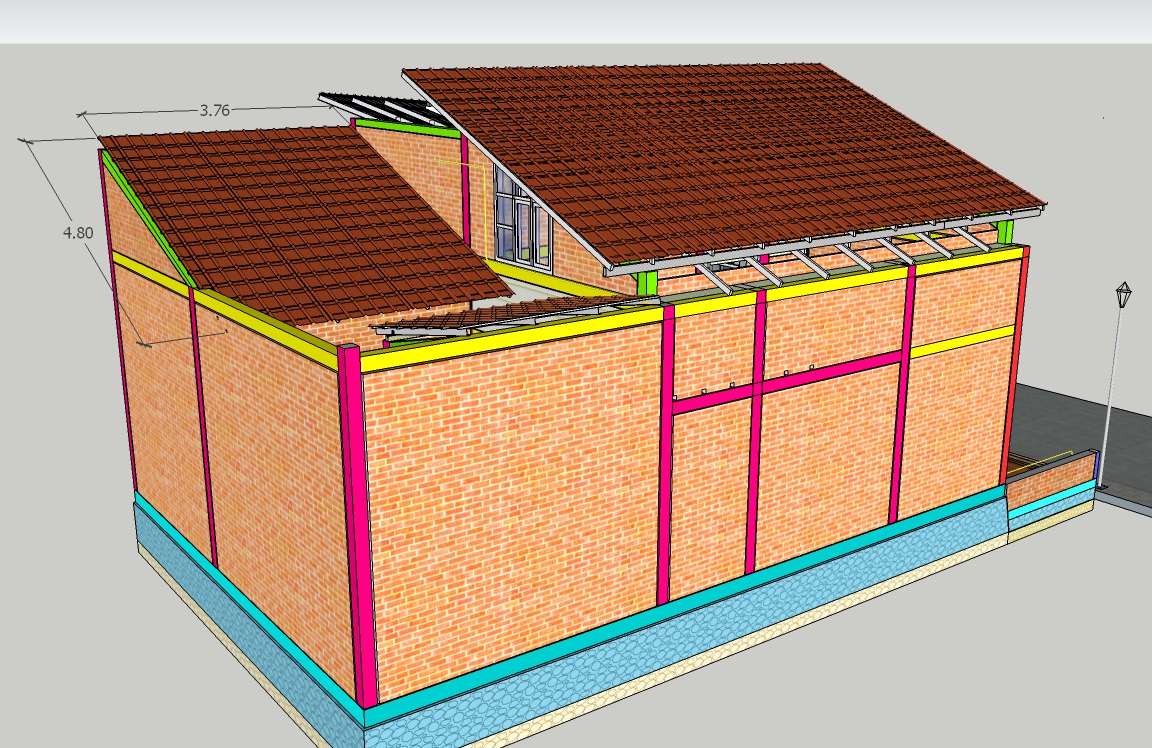

Dengan ukuran 3.76 m x 4.80 m = 18.05 m2

Kebutuhan

Baja ringan
- Ukuran 4.8 meter sebanyak 4 buah
- Ukuran 3.27 meter sebanyak 2 buah
- Ukuran 1.45 meter sebanyak 2 buah
- Ukuran 1.28 meter sebanyak 2 buah
- Ukuran 1.03 meter sebanyak 2 buah
- Ukuran 1.05 meter sebanyak 2 buah
- Ukuran 0.62 meter sebanyak 2 buah
Reng dengan ukuran 3.76 sebanyak 16 buah
Genteng (3.76 x 4.80) / 0.31 = 59 Lembar
Verge (3.76 + 3.92 m) / 0.84 = 9 Lembar

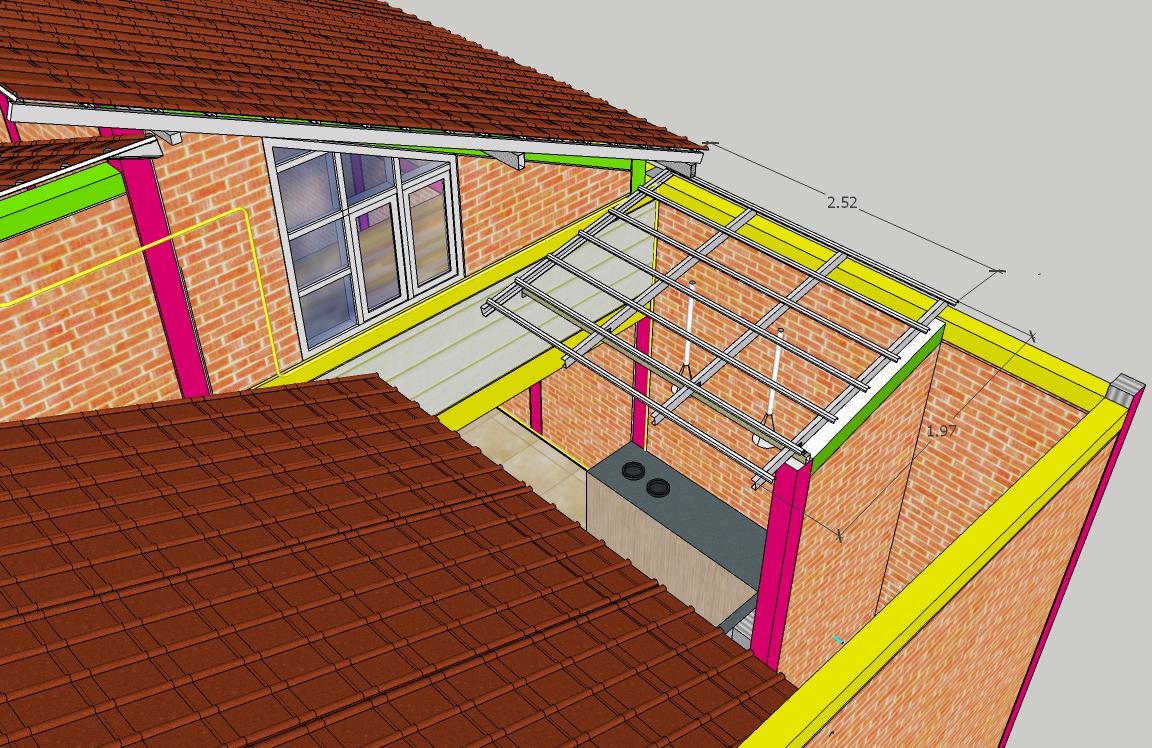

D. Atap Ruang Dapur

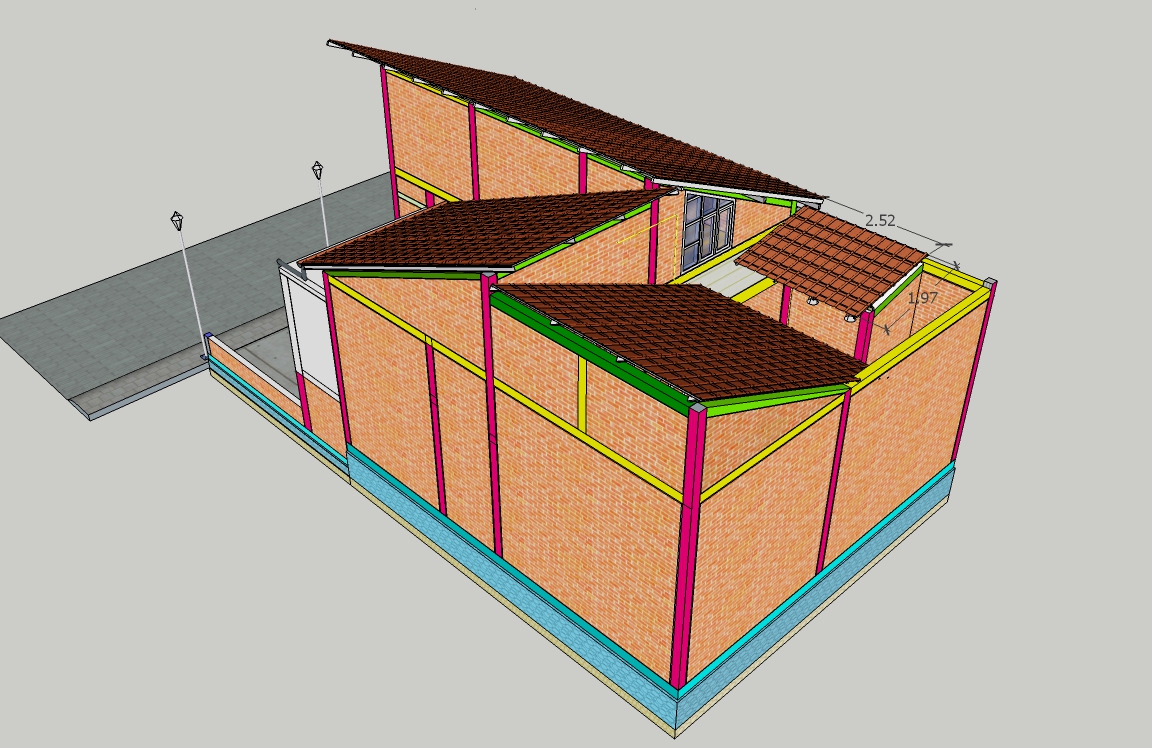

Dengan Ukuran 2.52 meter x 1.97 meter

Membutuhkan

Baja ringan
- Ukuran 2.52 meter sebanyak 3 buah
- Ukuran 1.97 meter sebanyak 4 buah
Reng dengan ukuran 2.52 Sebanyak 7 buah
Genteng Onduvilla ( 2.52 meter x 1.97 meter ) / 0.31 meter2 = 17 Lembar
Verge ( 2.52 + 1.97 meter ) / 0.84 m = 6 lembar

Total Kebutuhan Genteng dan Verge Piece

Genteng Onduvilla sebanyak 265 Lembar
Verge Piece sebanyak 47 Lembar

Buat Denah Sesuai dengan ukuran serta area

Menyenangkan.. area yang berada di perumahan bale pelangi blok G25. Taman seluas 800 meter persegi yang tepat berada di depan rumah. Ada pohon dan tanaman yg menyejukkan. Batu kesehatan kaki terpapar di tengah tengah taman. Ada lapangan futsal juga broo..

Memang harga tanah sedikit lebih mahal jika di bandingkan dengan sekitar sandik, bahkan di kota mataram pun, harga per 1 kavling dengan uk 98 m2 tidak lebih baik harganya daripada di kota mataram.

Kenyamanan, keamanan, fasilitas taman yang seabrek, jalan protokol yang jumbo, rangka jalan yg kekar (di lewati ratusan truk pengangkut batu), faktor yg sangat menentukan seberapa tinggi nilai jual bale pelangi. Begitulah.
